Configuration de base de Cisco IOS
Avant d'accéder au switch ou au routeur via le réseau, il faut tout d'abord le configurer. Contrairement à certaines marques, les switchs et les routeurs Cisco ne contiennent aucune configuration par défaut, enfin dans le sens où il n'y a pas d'adresse IP, d'utilisateur admin, pas d'accès distant, etc. Il faut tout configurer !
C'est que nous allons voir tout de suite ! Les étapes ci-dessous sont à réaliser sous Packet Tracer et peuvent être réalisées sur un switch ou un routeur de manière interchangeable. Si différence il y a, elle sera soulignée.
I. La configuration de base de Cisco IOS
La configuration de base consiste à :
- Donner un nom à l'appareil
- Définir un mot de passe pour l'accès au mode d'exécution privilégié
- Définir un mot de passe pour la ligne console
- Définir un mot de passe pour les lignes vty
- Chiffrer les mots de passe dans la configuration
- Définir un message de bannière à la connexion

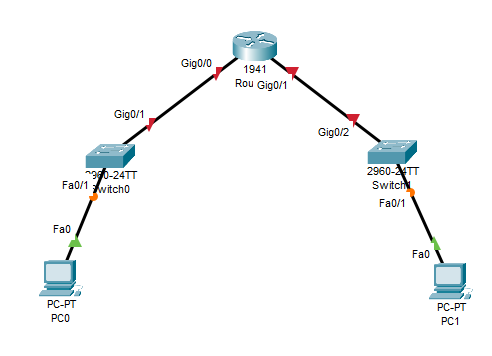

Sur Packet Tracer, vous allez mettre en place sur l'espace de travail deux switchs (modèle 2960), un routeur (modèle 1941) et deux PC, chacun connecté à un switch de manière à avoir la disposition suivante :
Notez sur quelles interfaces vous branchez chaque appareil. Je vous conseille de vous faire un petit tableau récapitulatif pour vous rappeler, tel que celui-ci où la première colonne représente l'appareil en question, et la première ligne là où il est branché :
| Routeur | Switch0 | Switch1 | PC0 | PC1 | |
| Routeur | Gig0/1 | Gig0/2 | |||
| Switch0 | Gig0/0 | Fa0 | |||
| Switch1 | Gig0/1 | Fa0 | |||
| PC0 | Fa0/1 | ||||
| PC1 | Fa0/1 |
D'ailleurs, quel câble avez-vous utilisé pour vous brancher ? Droit, croisé, inversé ?
II. Le point sur les câbles réseau
Sur Packet Tracer, c'est facile, vous disposez d'une fonction de connexion automatique, mais elle n'existe pas dans la vraie vie !
Il est donc important de connaître les différents câbles et à quoi ils servent, ça peut vous servir... Tout d'abord, il est question de norme ici, deux normes de câblage existent : la T568A et la T568B.
Il s'agit de normes de câblage pour les connecteurs RJ45 utilisés dans les réseaux Ethernet. Ces normes décrivent l'ordre des fils à l'intérieur des câbles Ethernet.
- T568B : utilisé dans les installations Ethernet aux États-Unis et est souvent trouvé dans les environnements commerciaux et industriels.
- T568A : utilisé dans les installations résidentielles et commerciales plus anciennes. Il est également la norme recommandée par la norme ANSI/TIA-568-B pour les installations dans de nouveaux bâtiments.
À noter qu'il n'y pas réellement de « règle » mais juste des usages courants. Cela dépendra grandement de la personne qui a fait le câblage et cela n'a finalement que peu d'importance, mais seulement du moment que la même norme est appliquée partout !

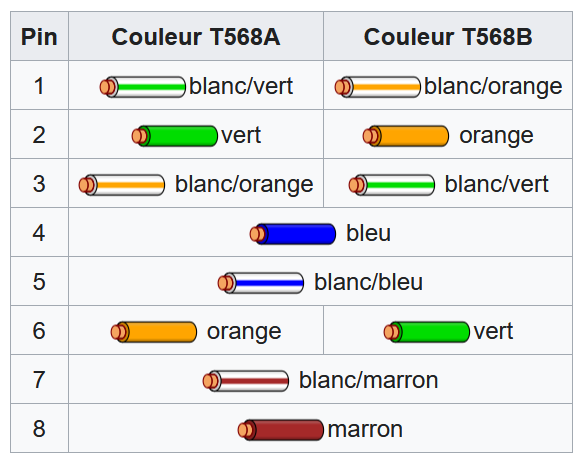

En effet, techniquement, voici les différences :
Vous constatez qu'il y a une permutation entre le couple blanc/vert - vert et blanc/orange -borange. Un appareil ne voit pas les couleurs, donc A ou B ne le gêne pas, mais si les prises ne sont pas toutes câblées de la même façon, cela peut effectivement poser un problème.

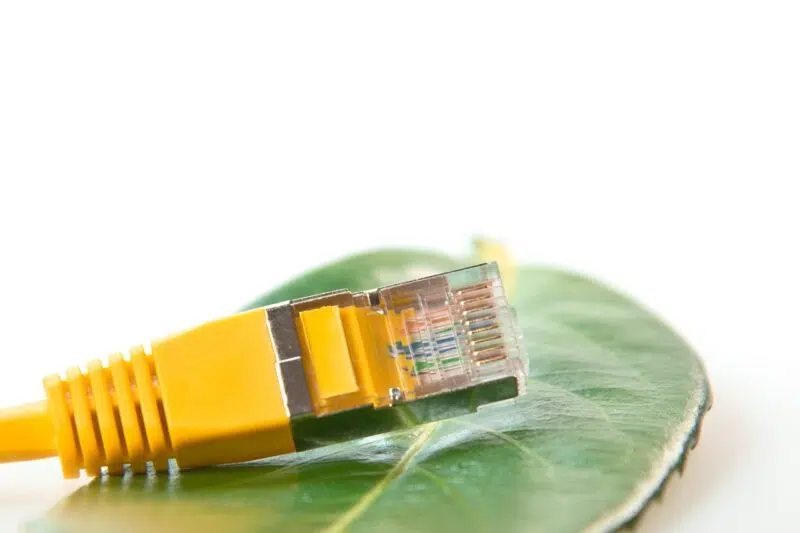

Car, si je reviens aux termes de câbles droits et câbles croisés, un câble droit a la même norme des deux côtés, tandis qu'un câble croisé dispose d'une norme différente à chaque extrémité. Pour les reconnaître c'est facile, il suffit de regarder un câble par le dessous comme sur la photo :
Les paires se lisent de gauche à droite, ici, c'est blanc/orange puis orange, c'est donc un T568B. Si c'est pareil de l'autre côté, c'est un droit, sinon c'est un croisé.
Et, les deux ne servent pas à la même chose ! En effet, un câble droit sert à connecter deux appareils différents ensemble, tandis qu'un câble croisé sert à connecter deux appareils identiques. Ainsi, un switch connecté à un routeur nécessitera un câble droit, mais deux switchs connectés entre eux auront besoin d'un câble croisé.
Note : attention au couple PC/Routeur, il pourrait être évident qu'il s'agit de deux appareils différents, mais il n'en est rien, un routeur est un mini PC donc câble croisé !
J'entends d'ici certaines personnes s'insurger et dire « mais il existe l'auto-MDIX ! ».
Cette fonctionnalité sert, pour le dire vulgairement, à « croiser » ou « décroiser » un câble de façon automatique. Un appareil muni d'une telle fonction peut donc détecter le type de câble et modifier l'affectation des paires le cas échéant. Mais, toutes les cartes réseaux ne sont pas équipées de cette fonction. Il vaut ainsi mieux respecter l'utilisation des types de câbles si on ne veut pas perdre de temps. J'ai déjà vu un technicien perdre presque une heure, car il n'arrivait pas à configurer un routeur depuis son PC, après plusieurs appels à ses collègues, il a finalement utilisé un câble croisé, car c’était la seule cause du problème ! Moralité : gardez toujours un câble croisé dans votre besace ;-).
Sur Packet Tracer, les câbles droits sont représentés par une ligne pleine et les croisés par une ligne discontinue. Dans le premier chapitre de ce module, nous commencerons la pratique avec Packet Tracer !
