Mise en place d’un portail captif sous ZeroShell
Sommaire
I. Présentation
La distribution Zeroshell propose la configuration d'un portail captif sur ses interfaces. Un portail captif est une page qui s'affichera sur le navigateur des clients qui souhaiteront aller sur Internet.
Les portails captifs demandent généralement une authentification afin d'accéder à Internet, ils sont utilisés dans des environnements de diffusion d'un réseau (WiFi notamment) publique comme des hôtels. Les clients sont alors obligés de demander les identifiants au propriétaire de la connexion qui demande souvent une monétisation en échange de l'accès à Internet. Le portail captif offre donc un contrôle et une restriction de l'utilisation de l'accès Internet.
Le portail captif Zeroshell offre bon nombre de configurations et de possibilités qui ne seront pas toutes détaillées dans ce tutoriel.
Attention : Cette documentation a été réalisée avec la version RC2 de Zeroshell, considérez ce détail lors de la lecture du tutoriel et de son application sur des versions plus récentes de Zeroshell
II. Pré-requis et architecture
Pour qu'un portail captif puisse être mis en place, il faut qu'il soit la passerelle d'au moins un réseau. Ainsi les clients voulant sortir sur Internet devront passer par le Zeroshell et celui-ci affichera le portail captif afin de demander une authentification aux clients. Seuls les clients ayant les identifiants pourront sortir sur Internet.
Voici une illustration du fonctionnement du portail captif Zeroshell :
Lorsqu'un portail captif est en place, les utilisateurs sont obligés de se loger sur celui-ci. Il est néanmoins possible de configurer des exceptions au niveau des accès. Nous pouvons autoriser la visite de certains services ou autoriser certains utilisateurs à ne pas passer par l'authentification pour utiliser l'accès.
III. Mise en place
Il faut tout d'abord se rendre sur l'interface graphique de notre Zeroshell par navigateur. Il faut ensuite se loger et aller dans "Captive Portal". La première chose à faire est de déterminer sur quelle interface notre portail captif fera effet. Par exemple si notre Zeroshell a son côté LAN sur l'interface ETH00, il faut sélectionner ETH00 dans la liste en haut à droite puis cliquer sur "Save". Il est également possible de mettre le portail captif sur plusieurs interfaces en cliquant sur "Multi" pour avoir cette fenêtre :

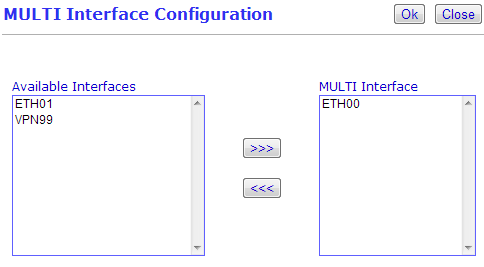

Il faut alors passer les interfaces voulues dans "MULTI Interface" puis cliquer sur "Ok" pour valider. Pour rendre enfin effectif le portail captif il faut cocher la case en haut à gauche "GW" puis cliquer sur "Save"
Le portail captif est alors actif, il faut maintenant s'occuper de la création des identifiants qui auront la permission de se loger sur celui-ci.
IV. Création des utilisateurs du portail captif
Les identifiants utilisés pour le portail captif sont les identifiants enregistrés dans les utilisateurs du Zeroshell, il faut donc se rendre dans "User" dans la colonne du menu à gauche puis dans "Add" en haut pour en ajouter.Il faut alors entrer les identifiants de cet utilisateur, les éléments importants sont le "Username" qui sera le login à utiliser et le mot de passe qui sera également à saisir. Pour finir la création de l'utilisateur, cliquez sur "Submit".
Il est temps de tester notre portail captif, depuis un poste utilisateur qui se situe dans le côté LAN de votre Zeroshell, il faut ouvrir un navigateur et tenter d’accéder à une page web :

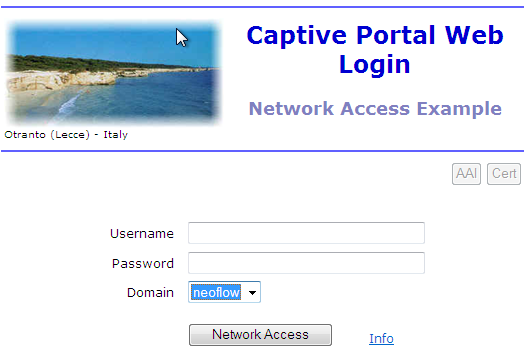

Vous verrez alors cette page web apparaitre, il faudra ici entrer les identifiants de l'utilisateur précédemment créé. Si l'authentification se passe correctement, la page suivante apparaitra et tentera de vous rediriger :

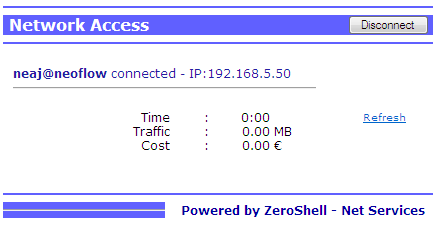

La redirection s'effectuera soit vers une URL indiquée soit vers l'URL à laquelle le client voulait accéder à la base. Ce paramètre ce gère dans un menu que nous détaillerons plus tard. Une fenêtre pop-up va également apparaitre, celle-ci est présente pour maintenir la connexion ouverte pour le client authentifié, il est préférable de ne pas la fermer ou le client sera automatiquement déconnecté. Il est néanmoins possible de configurer le délai de la déconnexion après fermeture de cette fenêtre :
Nous voyons également qu'il est possible de mettre en place un système de monétisation de l'accès Internet.
V. Gestion des connexions
Dans le menu "Gateway" du portail captif, nous pouvons gérer les paramètres de base de l'authentification des clients. Le panneau de gauche permet de voir les utilisateurs connectés à notre portail captif :

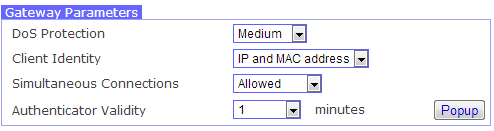

Il est possible de voir l'IP et l'adresse de l'utilisateur et les identifiants qu'il a utilisés. Nous pouvons depuis ce panneau déconnecter l'utilisateur en cliquant sur "Disconnect". Le panneau en haut à droite de la fenêtre du portail captif permet de voir et de modifier les paramètres principaux.
Il nous est par exemple possible de paramétré si nous souhaitons identifier les clients par leur IP et leur MAC ou alors juste par leur IP. Nous pouvons aussi déterminer si vous souhaitons autoriser l'utilisation simultanée d'un identifiant de connexion ou non. L'autorisation de cette connexion multiple est par exemple utile dans un Hotel ou un espace public où il serait complexe de créer un utilisateur pour chaque demande de connexion.
L'Authenticator Validity est le paramètre qui déterminera combien de temps la connexion va rester active après la fermeture de la fenêtre de connexion du côté du client. Il est déterminé en minute et peut être paramétré en "infinie" si l'authentification du client doit toujours rester active. Une fois les paramètres modifiés, il faut cliquer sur "Save" pour les valider.

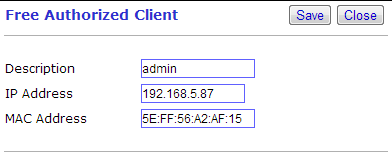

Le troisième panneau sert à déterminer les exceptions de l'utilisation du portail captif. Nous pouvons par exemple y mettre une IP qui sera celle d'un poste à IP fixe, cette IP n'aura alors pas besoin de s'authentifier pour accéder à Internet. Il faut pour cela sélectionner "Clients" à droite de "Free Authorized" puis cliquer sur le " + " et enfin entrer l'IP et le masque de ce client.
Il faut enfin cliquer sur "Save" pour valider l'ajout de l'exception. Nous pouvons aussi y mettre un service en sélectionnant "Services" puis en cliquant sur le "+", il faut alors entrer le nom du service, l'IP source de ce service et le port qu'il utilise puis cliquer sur "Save".
VI. Gestion des authentifications

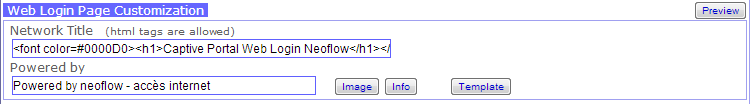

Dans la configuration du portail captif, il est possible de personnaliser l'authentification des clients comme la page d'authentification, la redirection une fois qu'ils sont logés ou le processus utilisé pour l'authentification. Il faut pour cela se rendre dans "Authentication" dans le menu du haut. Nous allons commencer par personnaliser la page de log avec le panneau "Web Login Page Customization" :
Il est également possible de modifier directement le code HTML de la page en cliquant sur "Template" puis en sélectionner "View Source" plutôt que "Preview". Veillez cependant à ne pas modifier la page par défaut.

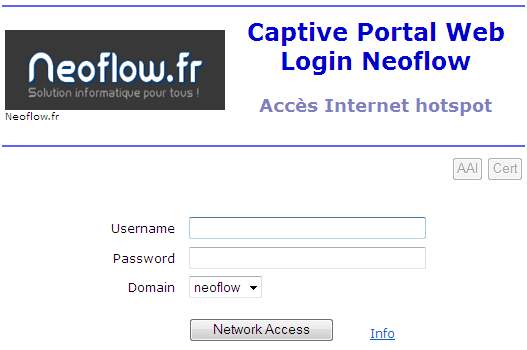

Nous voyons qu'il est possible de changer les titres de cette page ainsi que d'importer une image pour remplacer celle par défaut . Voici un exemple de page personnalisée :
Le second panneau "Page redirection" nous permet de forcer la redirection vers une page donnée une fois que le client est identifié ou alors de le rediriger vers la requête qu'il avait demandé à la base. Il faut dans le premier cas sélectionner "Redirect to target URL" puis remplir l'URL voulue en dessous ou alors sélectionner " Redirect original user to requested URL".
Il est possible de mettre en place une authentification Sibboleth qui est un système d'authentification SSO mais nous ne le ferons pas dans ce tutoriel.
Le panneau "Authorized Domains" à droite permet de gérer le type d'authentification et le domaine de provenance des utilisateurs. En effet Zeroshell permet de gérer plusieurs domaines et les utilisateurs qui y sont affectés. Par défaut c'est une authentification de type Radius qui est en place.

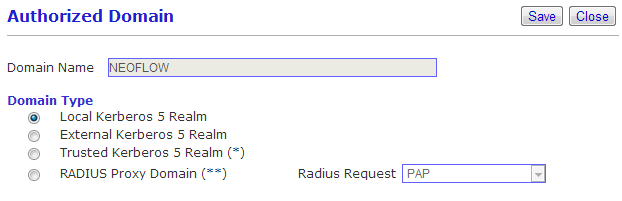

Nous allons pour le tutoriel enlever ce type d'authentification pour mettre en place une authentification gérée par le service Kerberos 5 de Zeroshell. Il faut commencer par supprimer le domaine autorisé en le sélectionnant comme l'image ci-dessus puis en cliquant sur le "-". Il faut ensuite cliquer sur le "+" pour ajouter un nouveau domaine et sélectionner "Local Kerberos 5 Realm" qui est le royaume sur lequel règne Kerberos. Cliquer enfin sur "Save" pour valider :
Le domaine devrait donc apparaitre dans la fenêtre "Authorized Domains" à droite et être défini comme le domaine par défaut, si ce n'est pas le cas, vous pourrez le sélectionner et cliquer sur "D". Cette manipulation est aussi utile dans le cas ou plusieurs domaines existent.
Le portail captif est maintenant en place et la gestion des utilisateurs et de l'authentification est opérationnelle. Nous pouvons ajouter plusieurs autres fonctionnalités à notre portail captif comme la monétisation de l'accès, la gestion de la langue d'affichage ou la supervision réseau de l'accès
