Déployer une instance Windows Server 2022 sur le Public Cloud d’Infomaniak

I. Présentation

Dans cet article, nous allons partir à la découverte de l'offre Public Cloud de l'hébergeur suisse Infomaniak. Ce sera l'occasion de vous présenter le tableau de bord et l'interface de gestion avant de vous expliquer comment déployer une instance Windows Server 2022 en quelques minutes.

• Cliquez ici pour regarder la vidéo sur YouTube

II. Quelques mots sur Infomaniak

Avant d'entrer dans le vif du sujet, il me semble important de vous présenter l'hébergeur Infomaniak, ainsi que ses valeurs. Créé en 1994, en Suisse, ce fournisseur Cloud propose une large gamme de services : hébergement web, hébergement WordPress, serveur VPS, infrastructure Public Cloud, housing, etc.... Sans oublier la solution collaborative éthique kSuite qui regroupe des fonctions de stockage en ligne de type Drive, un système de visioconférence, de messagerie électronique, de chat, etc. Dernièrement, Infomaniak a lancé sa propre intelligence artificielle souveraine accessible au travers d'une API.

Aujourd'hui, Infomaniak compte plus d'un million d'utilisateurs et plus de 200 collaborateurs.

Au cœur des priorités d'Infomaniak, il y a la sécurité des données, le respect de la vie privée et l'écologie. L'intégralité des données des clients sont stockées dans des centres de données (Tier 3+) conçus par Infomaniak et situés en Suisse. Ceci est en adéquation avec la volonté d'Infomaniak de proposer des solutions souveraines et adaptées aux données sensibles.

Sur le plan de son empreinte écologique, le fournisseur cloud suisse effectue un travail remarquable depuis 2007 ! Le Green IT est dans l'ADN d'Infomaniak : au-delà de réduire sa consommation en énergie, l'hébergeur utilise exclusivement de l’énergie renouvelable, construit ses propres centrales solaires et prolonge la durée de vie de ses serveurs jusqu’à 15 ans pour limiter son impact au maximum sur la Planète. De plus, Infomaniak ne climatise plus ses data centers depuis 2013, compense à 200% la totalité de ses émissions de CO2, et va encore plus loin avec son nouveau data center D4.

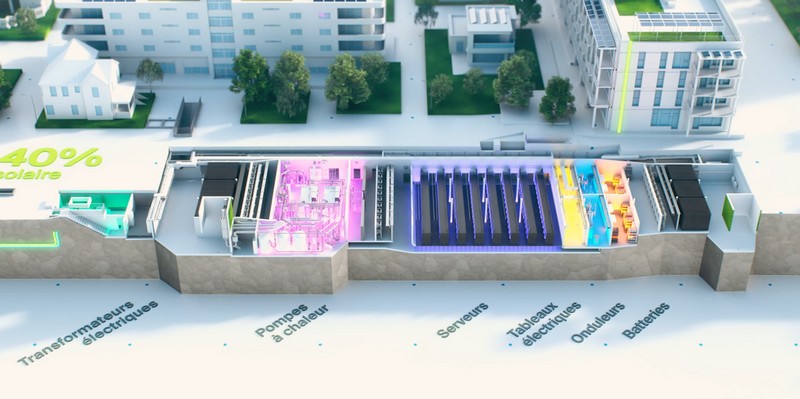

Comme l'explique cet article, ce data center n’a aucun impact sur le paysage, car il est construit sous le parc d’un écoquartier. Son originalité ? Il revalorisera 100% de l'énergie consommée par l'infrastructure et la chaleur dégagée sera utilisée pour le chauffage de milliers de ménages en hiver et pour chauffer l'eau des sanitaires en été. "Cette innovation fournira à pleine capacité 12 750 MWh soit l’équivalent de 5500 tCO2 de pellets par an pour chauffer jusqu’à 6000 ménages", peut-on lire sur le site officiel.

• En savoir plus sur Infomaniak

III. Le Cloud Public Infomaniak

Le Cloud Public Infomaniak correspond à une offre de service de type IaaS où vous pouvez déployer l'infrastructure correspondant à vos besoins et ceux de votre organisation : instance serveurs (CPU/GPU), object storage (compatible S3), stockage bloc (Ceph/Cinder), réseau haute performance, etc.

Ce qui est intéressant, c'est qu'en plus d'être une solution européenne et souveraine, les services d'Infomaniak sont moins coûteux en comparaison de ceux proposés par les géants américains : Microsoft Azure, Amazon Web Services (AWS) et Google Cloud Platform. Consultez cette page pour en savoir plus.

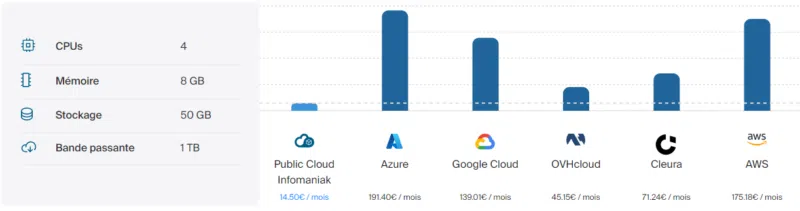

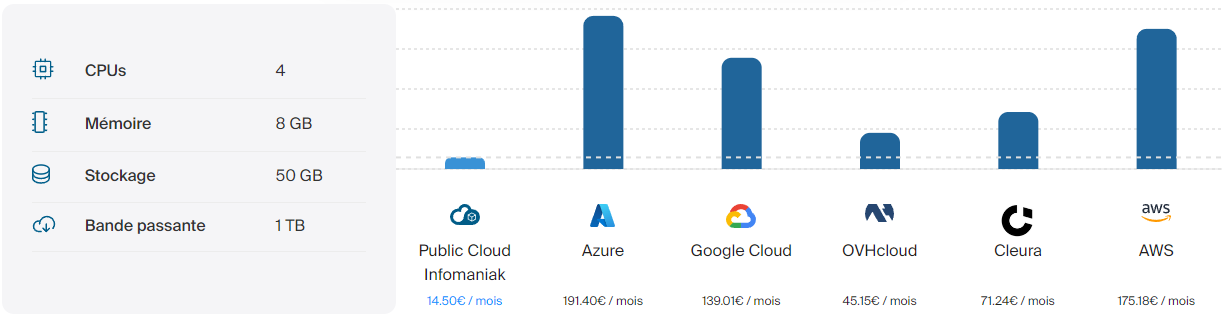

Voici un exemple fournit par Infomaniak :

Un calculateur en ligne vous permet d'estimer votre consommation, ce qui peut être un exercice intéressant, notamment si vous avez déjà des services chez un autre fournisseur.

Tous les tarifs par heure ou par mois sont disponibles sur cette page :

• Les tarifs du Cloud Public Infomaniak

D'un point de vue technique, le Cloud Public d'Infomaniak s'appuie sur la technologie de Cloud computing open source OpenStack. Il s'agit d'une solution populaire reconnue dans le monde entier et utilisée par des centaines de fournisseurs Cloud, ainsi que des organisations. OpenStack peut être utilisé sur une infrastructure locale, hybride ou entièrement Cloud.

Grâce à une API et au fait qu'OpenStack soit une technologie ouverte, vous pouvez utiliser d'autres outils populaires pour gérer et déployer votre infrastructure : Terraform, Ansible, Docker, Kubernetes, etc....

Lors du déploiement d'une instance de type "serveur virtuel" sur le Cloud Public d'Infomaniak, vous avez le choix entre plusieurs images prêtes à l'emploi, aussi bien en Linux (Debian, Ubuntu, Oracle Linux, Arch Linux, Alpine Linux, Red Hat Enterprise Linux, etc.) qu'en Windows Server avec une prise en charge de Windows Server 2019 et Windows Server 2022.

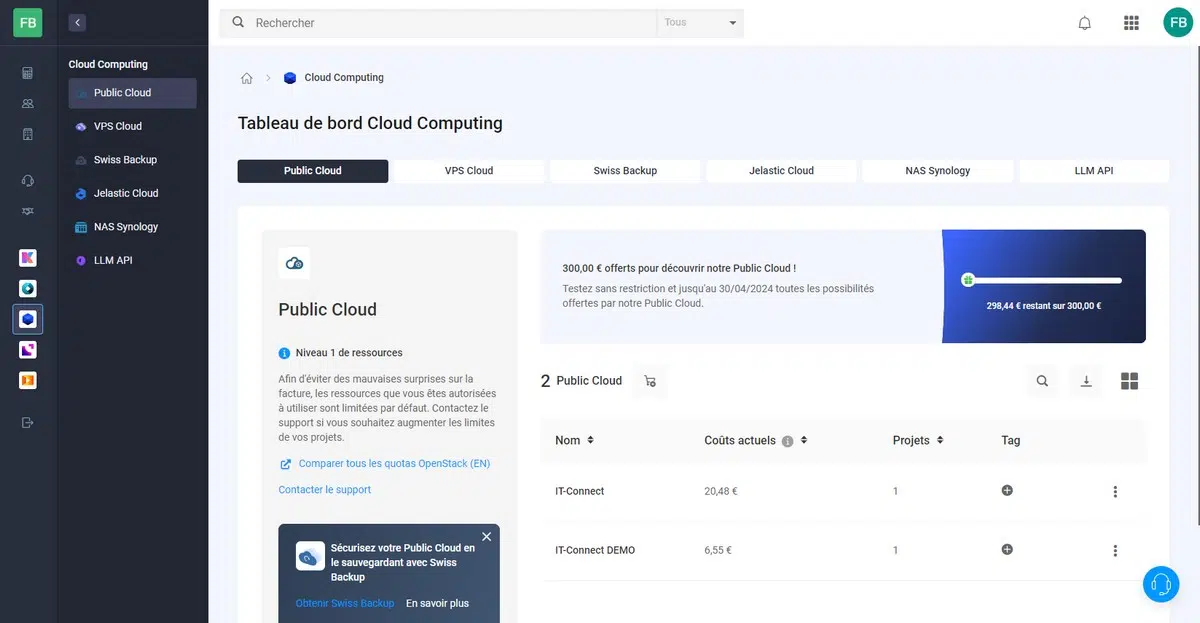

La gestion de ses projets Public Cloud s'effectue à partir de l'interface Manager d'Infomaniak, où vous pouvez retrouver l'ensemble de vos services. Chaque "tenant" Public Cloud est associé à un ou plusieurs projets, où chaque projet à ses ressources, ses utilisateurs, etc... Ce cloisonnement est intéressant pour effectuer une séparation par projets ou par clients selon nos besoins.

A. Créer un projet

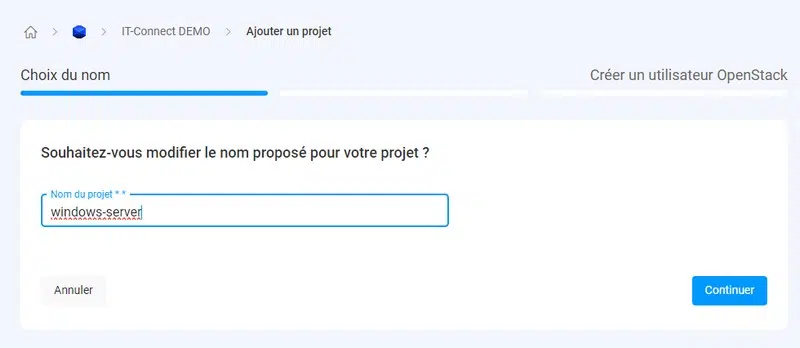

La première étape consiste à créer un nouvel environnement avec un projet. Ceci va permettre d'avoir un accès à OpenStack avec un utilisateur dédié. Cette étape s'effectue facilement. Il suffit de se laisser guider par l'assistant.

• Envie de tester le Cloud Public Infomaniak ? Vous pouvez utiliser ce lien.

Une fois cette première étape complétée, nous devons nous connecter à l'interface d'OpenStack à l'aide de notre nouvel utilisateur.

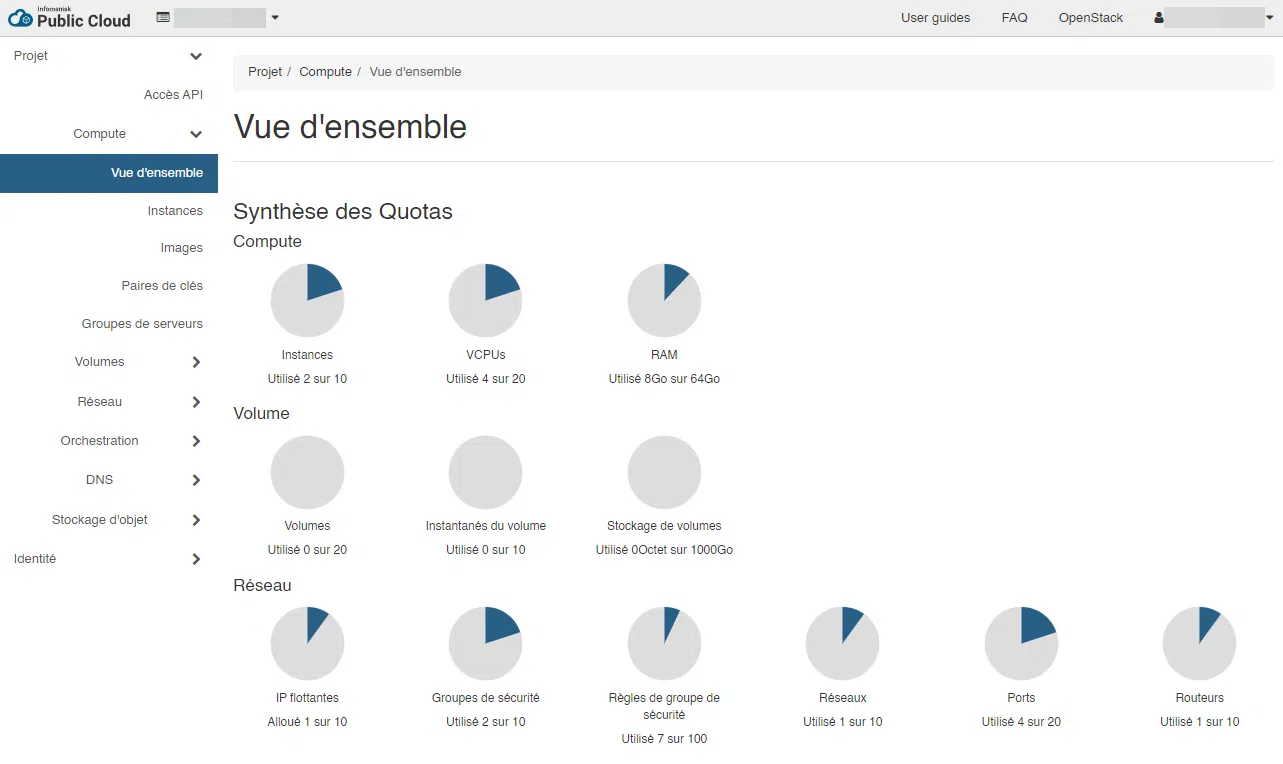

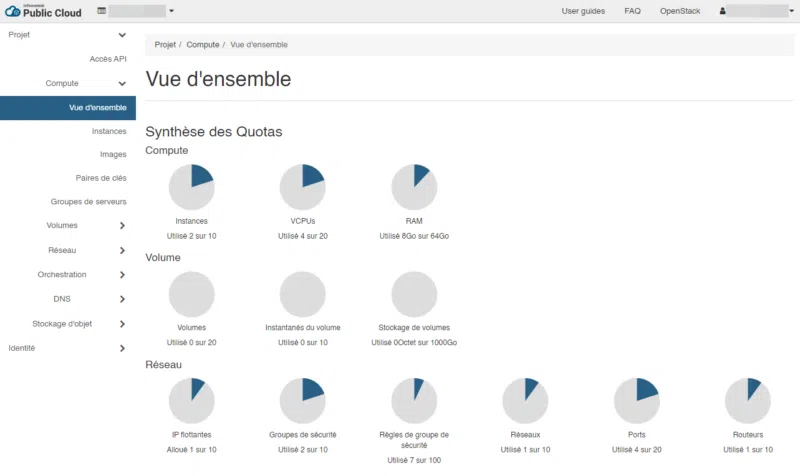

Voilà, nous sommes sur l'interface OpenStack !

C'est ici, que nous allons pouvoir créer nos instances, c'est-à-dire nos serveurs virtuels, mais également configurer les réseaux, le stockage, etc... En effet, nous pouvons créer un ensemble de réseaux virtuels, connectés ou non à Internet, de routeurs pour assurer les communications entre nos réseaux et les communications entre ces réseaux est sécurisé grâce à des groupes de sécurité (security groups).

B. Le coût d'une instance Windows Server

Comme je l'évoquais précédemment, vous pouvez déployer différents systèmes d'exploitation sur vos instances. Si vous choisissez d'utiliser Windows Server, au-delà du coût de l'instance, vous devez aussi louer la licence Windows Server. Ceci est proposé directement par Infomaniak, vous n'avez pas besoin d'apporter votre propre licence.

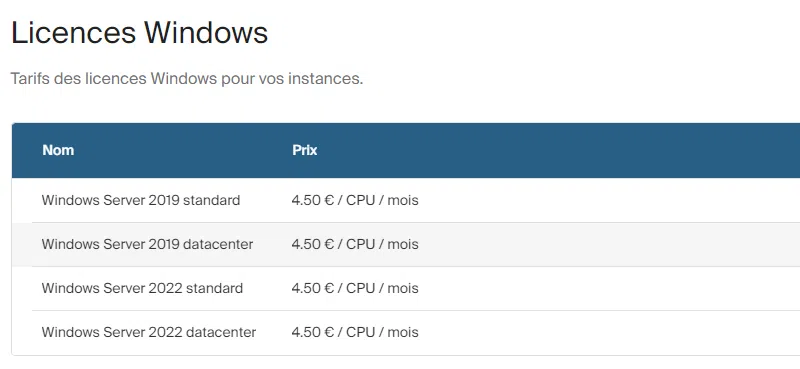

Actuellement, le tarif est le même pour toutes les versions et éditions de Windows Server. Il s'agit d'un tarif par CPU. Voici, à titre d'exemple, un tableau extrait du site Infomaniak :

IV. Déployer une infrastructure Windows Server

A. Schéma de l'infrastructure cible

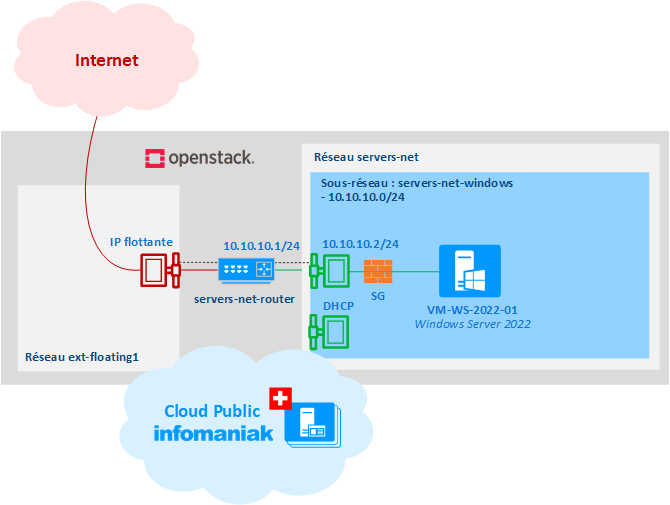

Avant de vous expliquer comment utiliser l'interface d'OpenStack, nous allons nous intéresser à notre infrastructure cible. Elle contiendra une seule instance, sous Windows Server, mais nous allons effectuer toute la configuration du réseau virtuel afin de mettre en pratique la création d'un réseau, d'un sous-réseau, d'un port, d'un routeur ou encore d'un groupe de sécurité, en plus de l'instance en elle-même. Ceci vous permettra d'être plus à l'aise et plus ambitieux par la suite.

En résumé, nous allons accomplir les actions suivantes :

• Création d’un réseau nommé "servers-net" et d’un sous-réseau nommé "servers-net-windows" (10.10.10.0/24), avec DHCP activé, et une adresse IP de passerelle définie
• Création d’un port sur ce réseau, avec une adresse IP statique (pour qu’elle soit attribuée à la future instance) – 10.10.10.2/24
• Création d’un routeur connecté au réseau "ext-floating1" pour avoir accès à Internet et avec l'adresse IP "10.10.10.1/24" pour la communication avec notre sous-réseau
• Ajout d’une interface sur le routeur pour faire le lien avec le sous-réseau précédemment créé
• Création d’un groupe de sécurité et ajout d’une règle pour autoriser le protocole RDP (Bureau à distance)
• Ajout d’une adresse IP flottante pour la rattacher au port créé sur le réseau (avec l'adresse IP 10.10.10.2/24)
• Création d’une instance Windows Server
• Connexion à l'instance Windows Server, via RDP

B. OpenStack : créer un réseau

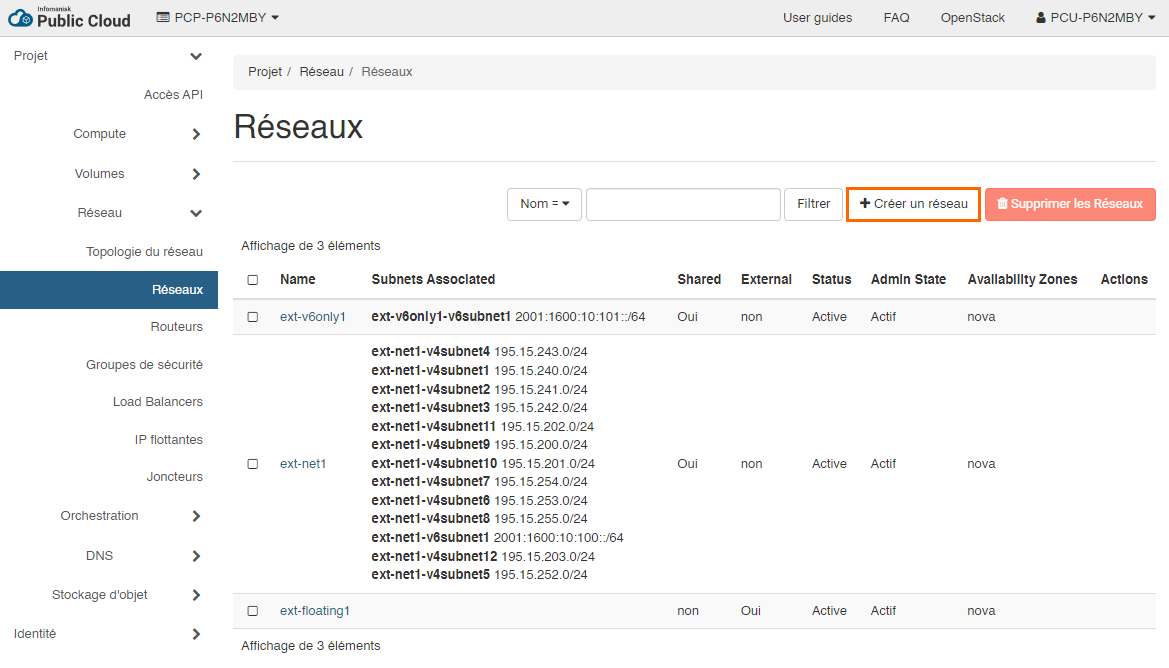

Commençons par la préparation de l'infrastructure réseau virtuelle. La première étape consiste à créer un réseau puis un sous-réseau. Sous "Réseau", cliquez sur "Réseaux" puis sur "Créer un réseau". Il est à noter que nous pourrions directement connecter notre instance sur le réseau "ext-net1" mis à disposition par Infomaniak. Pour plus de contrôle et de souplesse, nous allons créer notre propre réseau.

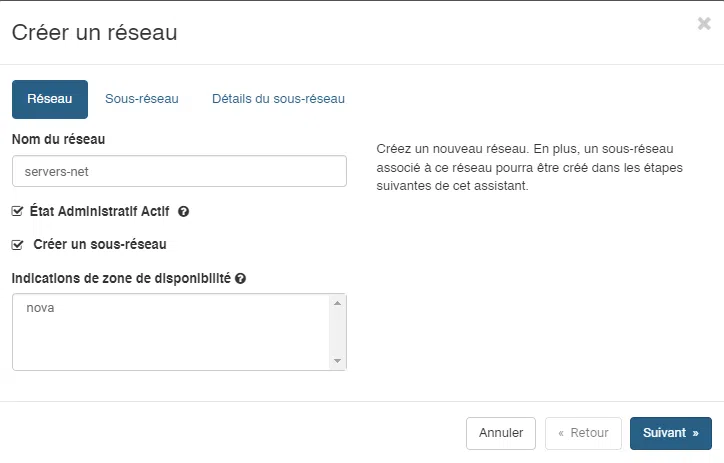

Vous devez commencer par nommer ce réseau : servers-net. Cochez la case "Créer un sous-réseau" avant de passer à la suite pour créer le sous-réseau dans la foulée, via les onglets correspondants.

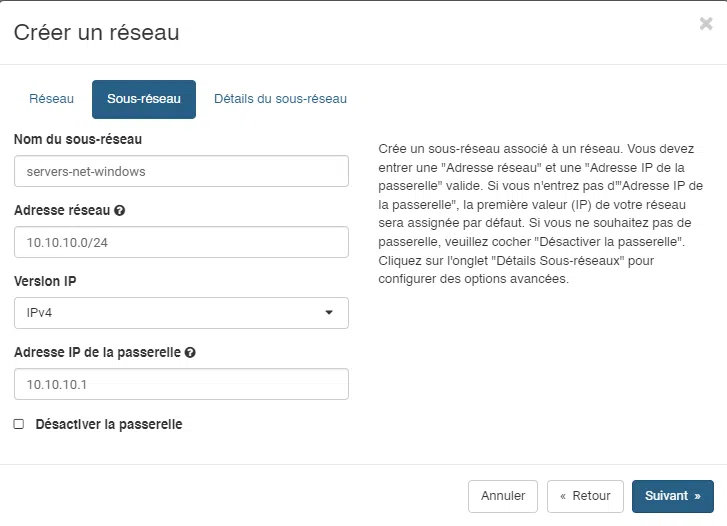

Basculez sur l'onglet "Sous-réseau" afin d'indiquer le nom du réseau et l'adresse du réseau : adresse IP + masque de sous-réseau. Ici, nous utilisons l'IPv4, mais nous pourrions utiliser l'IPv6.

• Nom du sous-réseau : servers-net-windows
• Adresse réseau : 10.10.10.0/24
• Adresse IP de la passerelle : 10.10.10.1

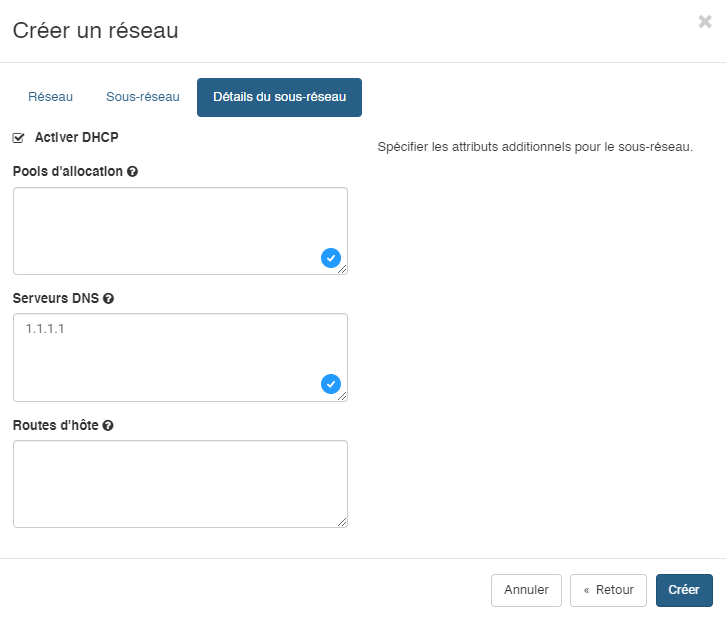

Le dernier onglet, nommé "Détails du sous-réseau" est tout aussi important. En effet, nous pouvons activer ou désactiver le service DHCP sur ce sous-réseau. Dans cette démonstration basée sur Windows Server, nous allons attribuer une adresse IP statique à notre instance, donc nous pourrions avoir envie de désactiver ce service. Pourtant, nous devons bien cocher l'option "Activer DHCP" sinon l'instance ne pourra pas être déployée correctement (il manquera une route réseau, ce qui posera problème pour stocker le mot de passe de l'instance).

En complément, nous pouvons indiquer le(s) serveur(s) DNS de notre choix pour la résolution des noms. Cliquez sur "Créer" pour valider.

Voilà, vous venez de créer un réseau et un sous-réseau dans OpenStack.

C. OpenStack : créer un port

La seconde étape consiste à créer un port dans notre réseau afin de lui associer une adresse IP statique. Elle sera affectée à notre future instance, ce qui nous assure que l'instance aura toujours la même adresse IP.

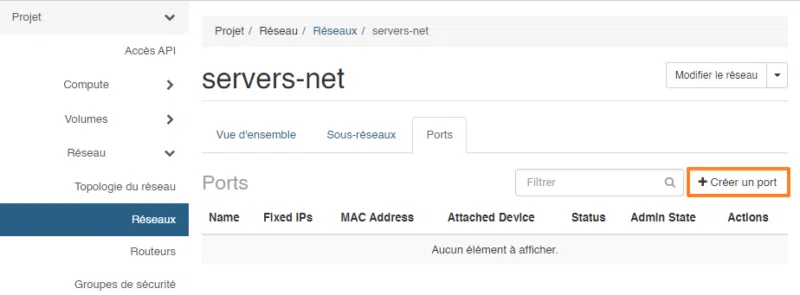

Dans la section "Réseaux", cliquez sur le nom du réseau "servers-net", basculez sur l'onglet "Ports" et cliquez sur "Créer un port".

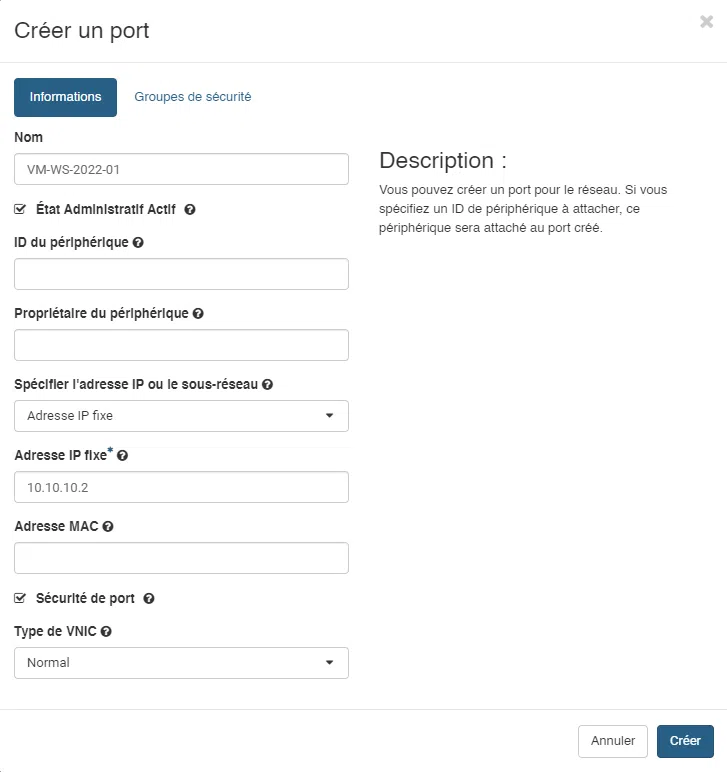

Donnez un nom à ce port, par exemple "VM-WS-2022-01", ce qui fait référence à ma future instance. Choisissez "Adresse IP fixe" et précisez l'adresse IP fixe. Par exemple : 10.10.10.2. L'association entre le port et l'instance sera effectué par la suite. Cliquez sur "Créer".

D. OpenStack : créer et configurer un routeur

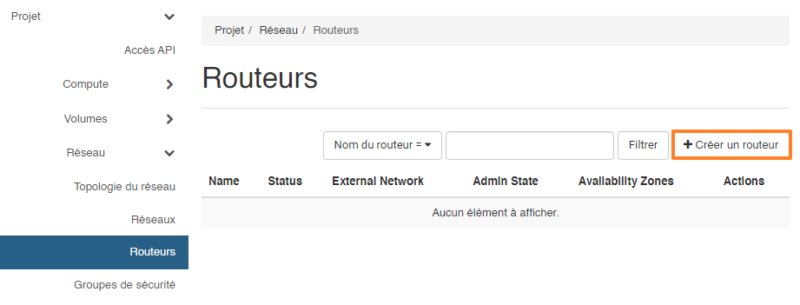

Vous venez de créer un réseau, mais ce dernier est isolé. Nous avons besoin que notre future instance puisse accéder à Internet. Nous allons créer un routeur pour mettre en place cette connectivité vers le monde extérieur. Sous "Réseau", cliquez sur "Routeurs" puis "Créer un routeur".

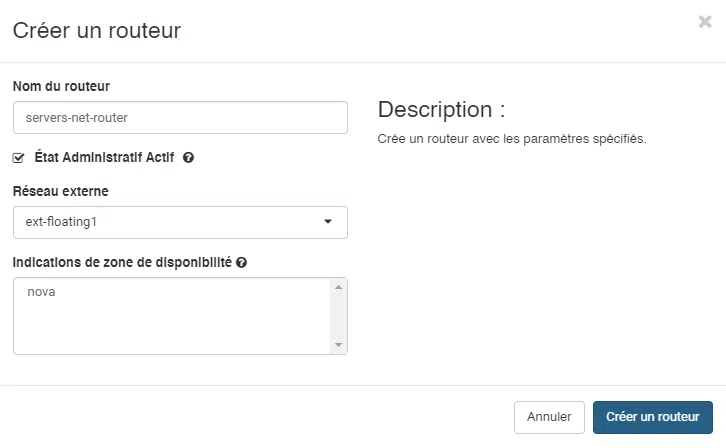

Nommez ce routeur, par exemple "servers-net-router", choisissez le réseau externe "ext-floating1" et validez.

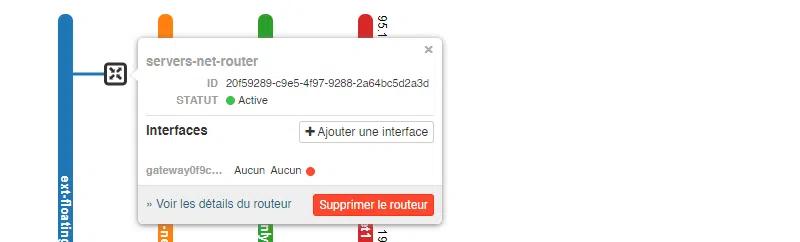

Grâce à cette action, vous venez de créer un routeur connecté à Internet, mais sans aucun lien avec votre sous-réseau personnalisé (servers-net-windows). Pour cela, vous pouvez ajouter une interface en cliquant sur le routeur ou à partir de la vue topologie en cliquant sur le bouton "Ajouter une interface".

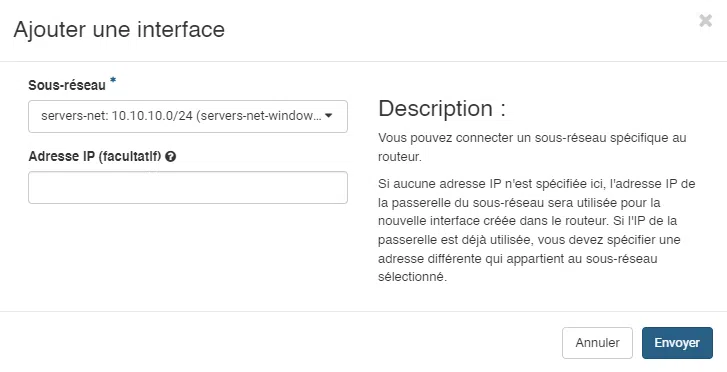

Choisissez votre sous-réseau, correspondant à "10.10.10.0/24". Il n'est pas nécessaire de préciser une adresse IP de passerelle, puisque nous l'avons déjà déclarée dans notre sous-réseau (10.10.10.1/24). Cliquez sur "Envoyer".

Voilà, l'aperçu "Topologie" montre bien notre routeur qui fait le lien entre deux réseaux : ext-floating1 et servers-net.

Passons à la suite de la configuration.

E. OpenStack : créer un groupe de sécurité

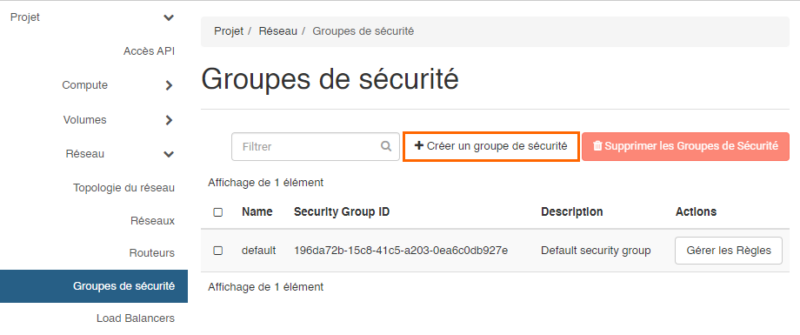

Vous devez créer un groupe de sécurité pour gérer les flux entrants et sortants à destination de votre instance. Un groupe de sécurité sert à créer des règles d'autorisation de flux en partant du principe que tout ce qui n'est pas autorisé sera refusé.

Par défaut, il y a le groupe de sécurité "default" qui bloque tous les flux entrants et autorise tous les flux sortants. Vous allez créer votre security group personnalisé en cliquant sur le bouton "Créer un groupe de sécurité" présente sous "Réseau" puis "Groupes de sécurité".

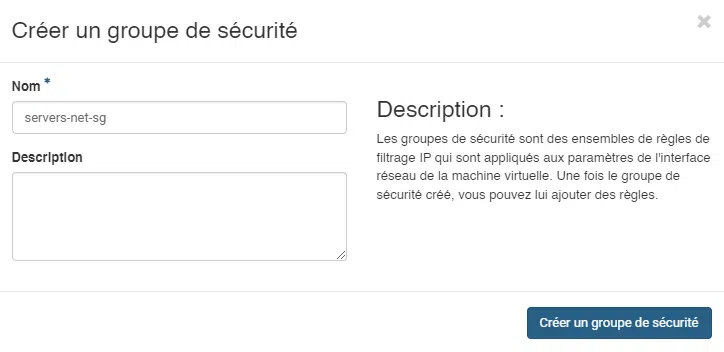

Nommez ce groupe de sécurité, par exemple "servers-net-sg".

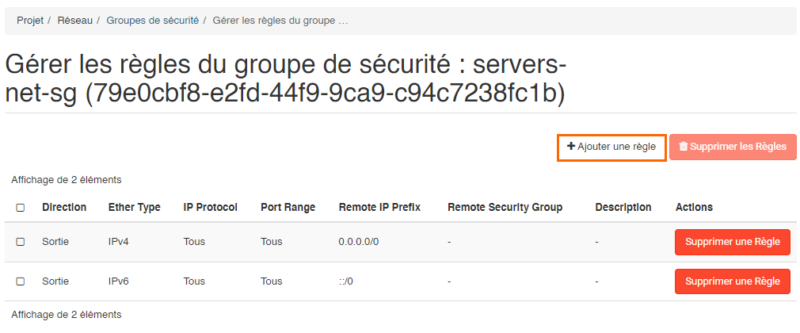

Vous pouvez constater la présence des deux règles par défaut pour autoriser tous les flux sortants. Vous devez ajouter au moins une règle de flux entrant pour autoriser le protocole RDP vers votre instance afin de pouvoir vous connecter en Bureau à distance à Windows Server.

Cliquez sur "Ajouter une règle".

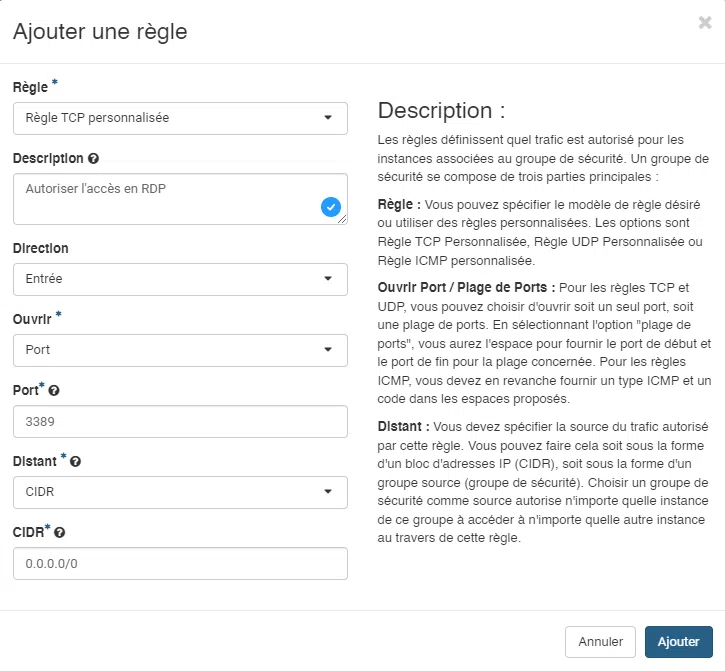

Renseignez les différents champs du formulaire pour autoriser le port 3389/TCP en entrée, puisqu'il correspond au RDP. Vous pouvez jouer sur les paramètres "Distant" et "CIDR" pour autoriser une adresse IP source spécifique (ceci peut s'avérer utile pour éviter de trop exposer le port RDP). Cliquez sur "Ajouter".

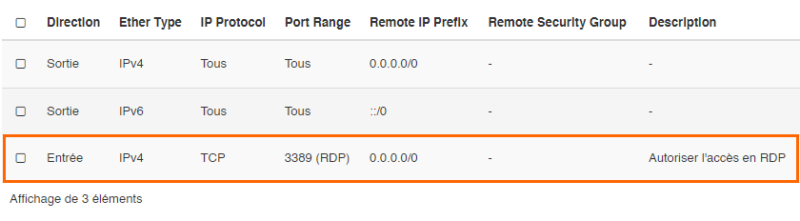

La règle est bien présente :

Vous pouvez passer à la suite !

F. OpenStack : associer une adresse IP flottante à un port

Dernière étape avant la création de l'instance : vous devez associer une adresse IP flottante au port qui va être utilisé par votre instance. Ainsi, elle va bénéficier d'une adresse IP publique !

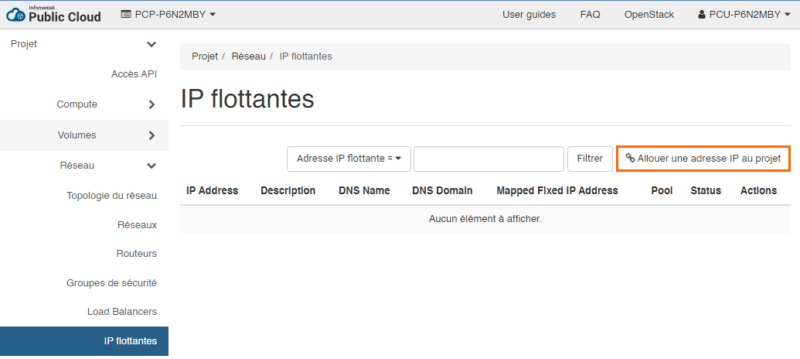

Sous "Réseau", cliquez sur "IP flottantes", puis cliquez sur "Allouer une adresse IP au projet".

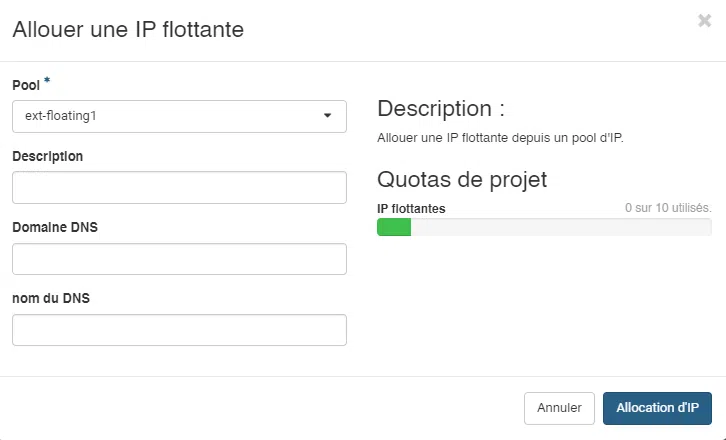

Choisissez le pool "ext-floating1" et cliquez sur "Allocation d'IP". Nous pouvons définir un nom de domaine DNS, si besoin.

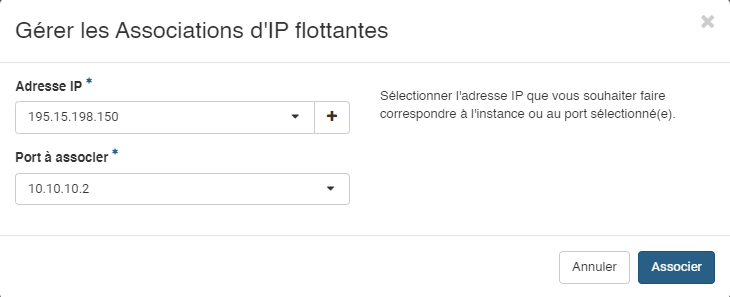

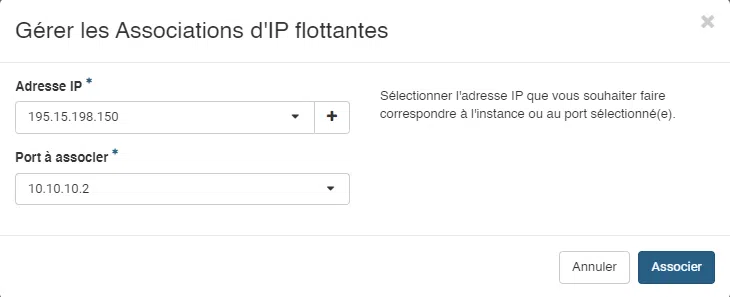

Ensuite, vous devez associer à l'adresse IP flottante. En l'occurrence, l'adresse IP publique doit être associée à l'adresse IP "10.10.10.2" qui sera utilisée par notre future instance Windows Server. Sans cela, l'accès direct à notre instance depuis Internet sera impossible. Cliquez sur "Associer" pour valider.

Nous allons pouvoir créer notre instance Windows Server !

G. OpenStack : créer l'instance Windows Server

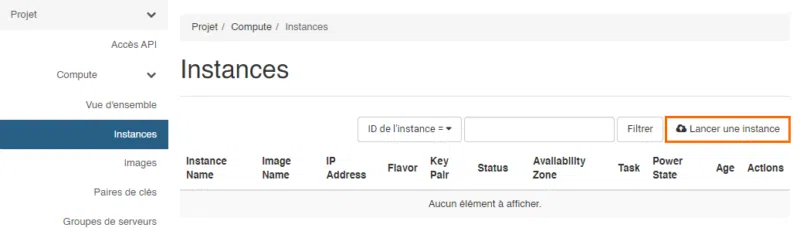

Pour créer une ou plusieurs instances, que ce soit sous Linux, Windows Server ou un autre système, à partir de l'interface web, vous devez cliquer sur "Compute", puis "Instances" afin d'accéder au bouton "Lancer une instance".

Un assistant s'ouvre... Nous allons devoir y aller étape par étape.

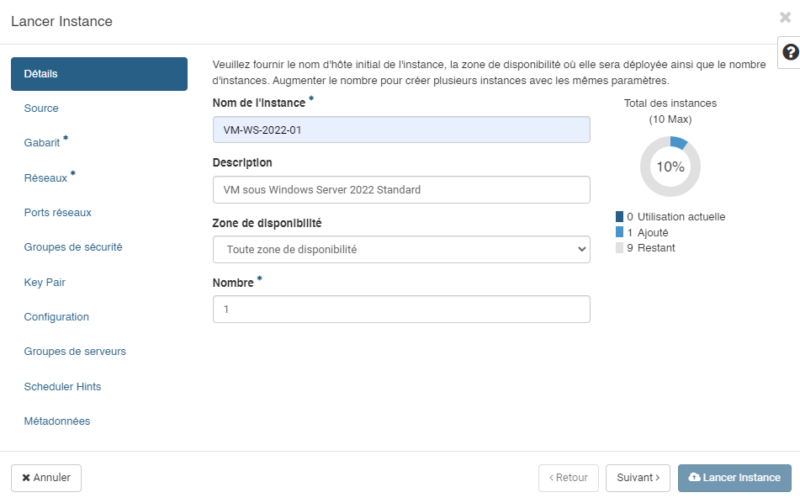

L'étape "Détails" sert à spécifier le nom de l'instance et la zone de disponibilité (redondance géographique). Nous pouvons aussi décider de déployer plusieurs instances.

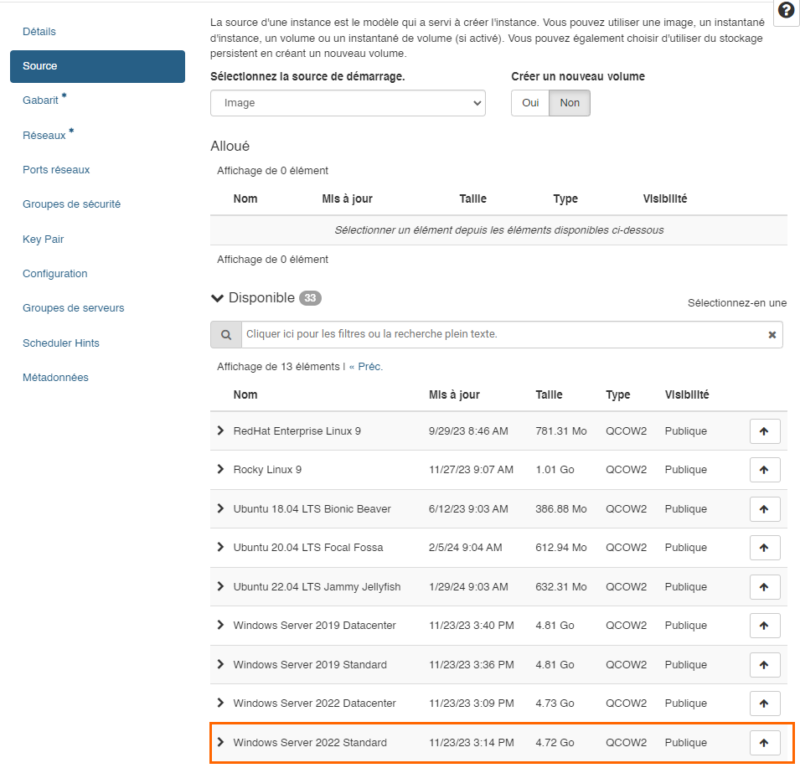

Quelle est la source pour cette nouvelle instance ? Il pourrait s'agir d'un instantané d'une instance existante, mais dans le cas présent, nous partons de zéro. Nous allons sélectionner une image : vous pouvez sélectionner l'image de votre choix dans le catalogue d'Infomaniak. A ce jour, il y a 33 images différentes. Sélectionnez : "Windows Server 2022 Standard".

Remarque : vous pouvez importer vos propres images personnalisées. Différentes sources sont prises en charge : ISO, VDI, VHD, VMDK, etc.

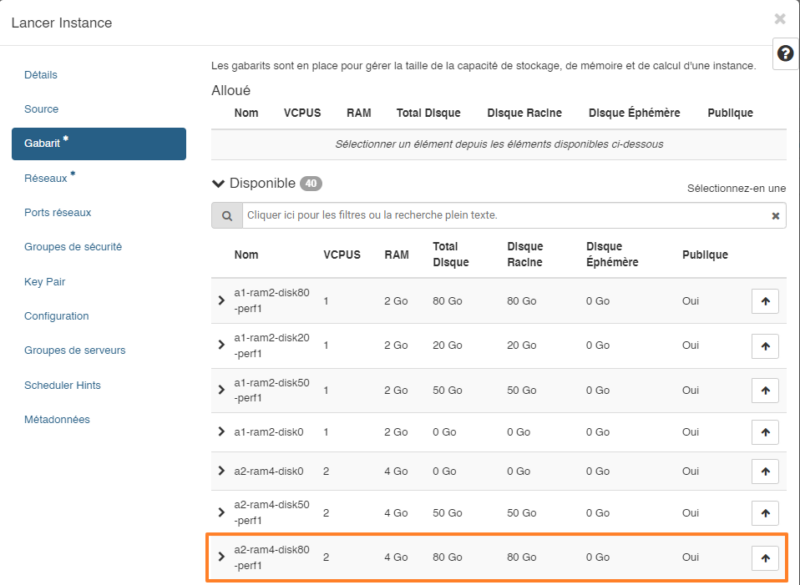

L'étape "Gabarit" se présente à vous. L'objectif étant de choisir un modèle de machine virtuelle (ou flavor pour reprendre le terme OpenStack) qui correspond à vos besoins, notamment en termes de vCPU (processeur), RAM, et capacité de disque. Vous pouvez personnaliser l'espace de stockage pour ajouter un volume avec une taille spécifique.

Par exemple, vous pouvez prendre le modèle "a2-ram4-disk80-perf1" pour avoir 2 vCPU, 4 Go de RAM et 80 Go d'espace disque. Ceci me semble cohérent pour démarrer un Windows Server (disons, que c'est le minimal).

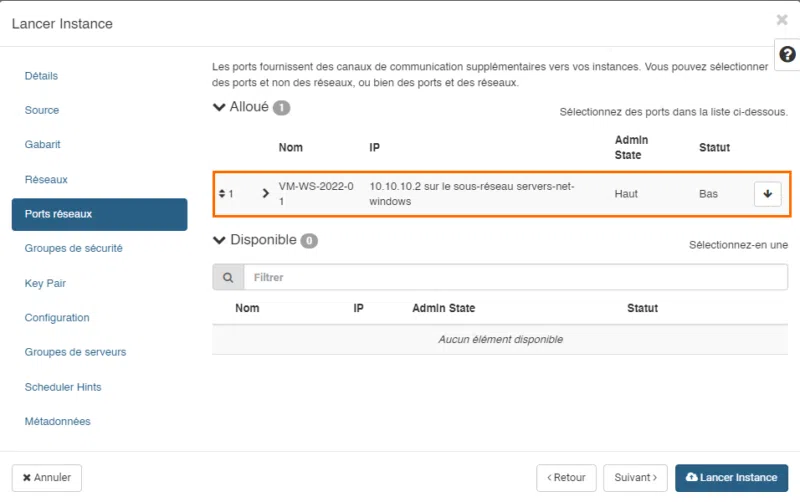

Passez l'étape "Réseaux" puisque vous devez associer directement un port réseau à l'étape "Ports réseaux". Il n'y a pas d'intérêt à associer l'instance aux deux à la fois. Ici, avec le bouton qui contient une flèche vers le haut, vous allez sélectionner le port "VM-WS-2022-01" créé précédemment. Pour rappel, ce port correspond à l'adresse IP "10.10.10.2" sur le sous-réseau "servers-net-windows".

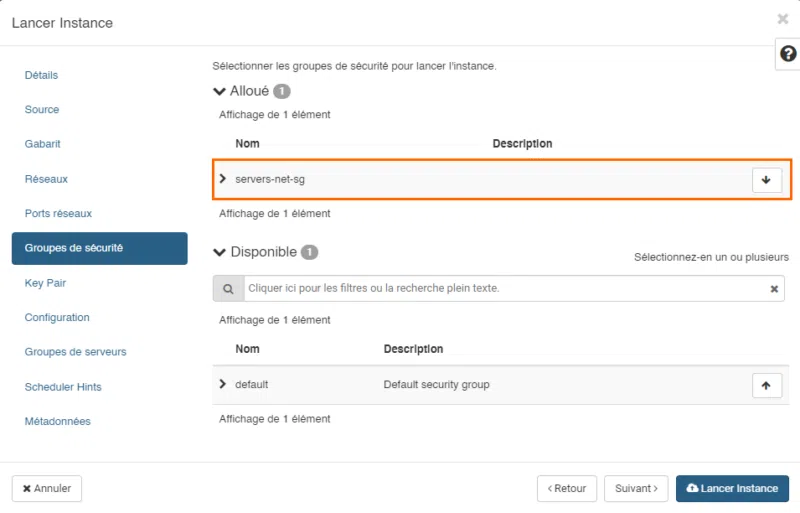

Passez à l'étape "Groupes de sécurité". Ici, vous allez associer à l'instance le groupe de sécurité "servers-net-sg" créé préalablement. Une autre méthode consisterait à associer le groupe de sécurité au port, ainsi l'instance pourrait en hériter.

Poursuivez.

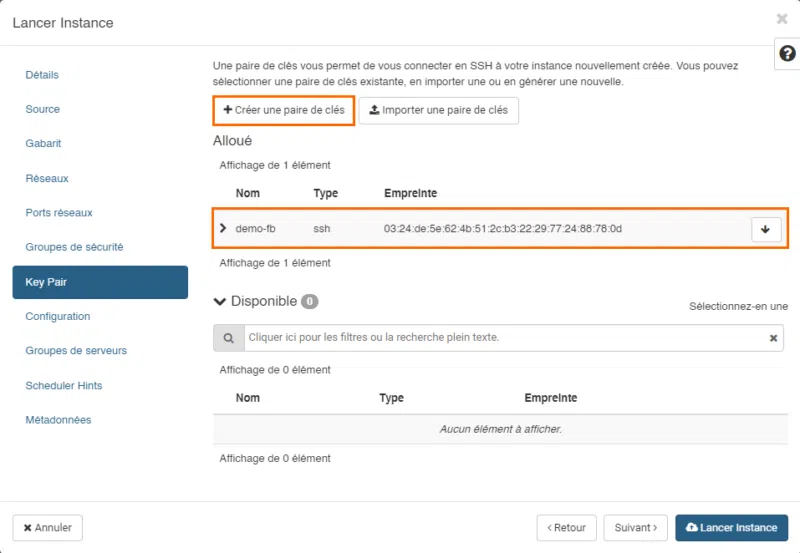

L'étape "Key Pair" s'affiche. Ici, vous devez "Créer une paire de clés" SSH. Avec une instance Linux, cette clé sert à sécuriser la connexion SSH vers votre instance pour que l'authentification soit effectuée à l'aide de votre clé privée. Avec Windows Server, l'authentification s'effectue avec un identifiant et un mot de passe. Toutefois, cette paire de clés sert à sécuriser le processus de récupération du mot de passe par défaut : si vous n'avez pas la clé privée, vous ne pouvez pas lire le mot de passe.

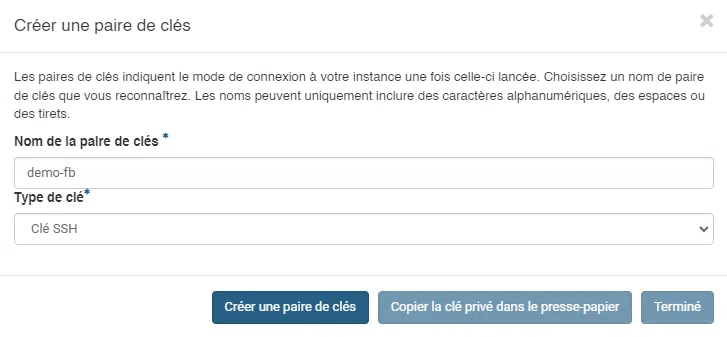

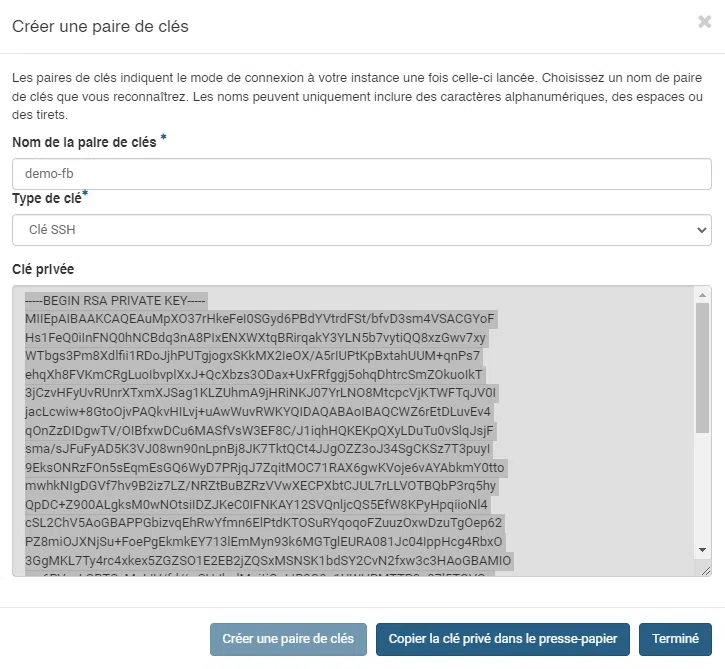

Nommez cette paire de clés et cliquez sur le bouton "Créer une paire de clés".

Une paire de clés (clé publique + clé privée) sera générée. Vous devez copier la chaine correspondante à la clé privée afin de la stocker en lien sûr (dans votre gestionnaire de mots de passe, par exemple). Elle sera utile par la suite.

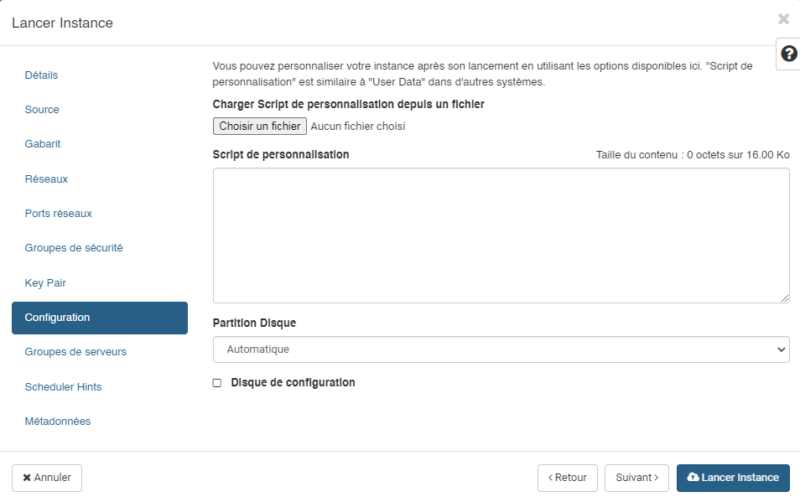

Poursuivez... L'étape "Configuration" sert à préciser le contenu d'un script de personnalisation de Cloud-Init (pour Linux), ce qui peut permettre d'automatiser la configuration de l'instance, en post-déploiement.

Poursuivez jusqu'à la fin en prenant connaissance des dernières étapes puis cliquez sur "Lancer Instance".

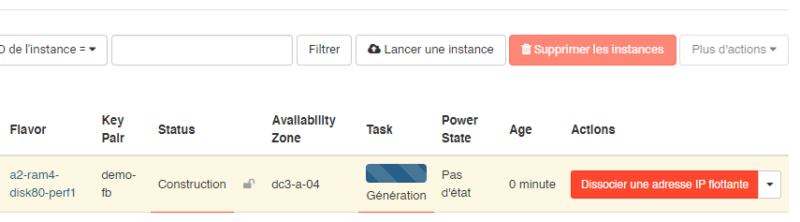

Ensuite, vous devez patienter pendant le déploiement de l'instance. Quelques minutes vont suffire. Pour suivre de plus près le déploiement, vous pouvez cliquer sur le nom de l'instance pour ensuite cliquer sur l'onglet "Console" afin de visualiser la console de la VM.

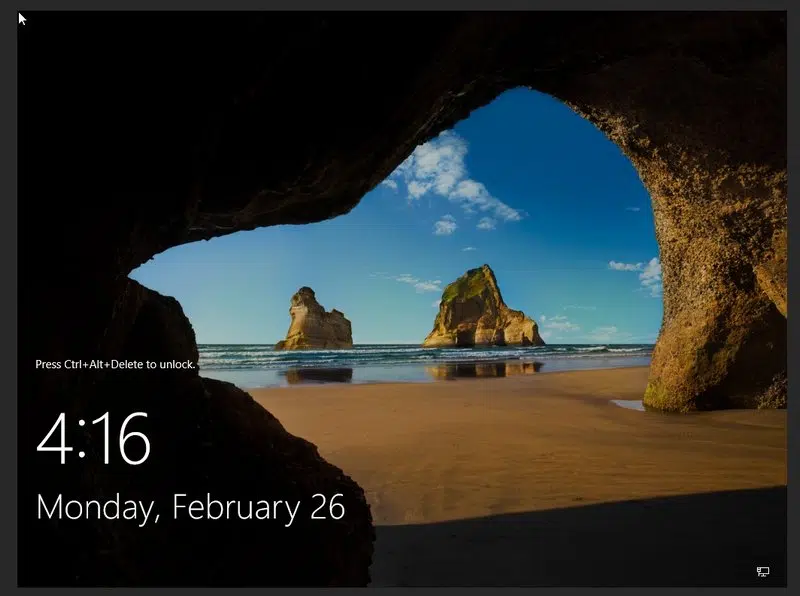

Quand le déploiement sera terminé, vous pourrez visualiser l'écran de verrouillage de Windows Server :

Comment se connecter à l'instance ? C'est ce que nous allons voir dans la prochaine partie !

H. OpenStack : se connecter à l'instance Windows Server

Pour établir la connexion à cette instance Windows Server, nous devons utiliser le protocole RDP. À partir d'une machine Windows, le client Bureau à distance peut être utilisé. Mais, quelle est l'adresse IP ? Quel est le nom d'utilisateur ? Et le mot de passe ?

• L'adresse IP, vous la connaissez puisqu'il s'agit de l'adresse IP publique correspondante à l'adresse IP flottante rattachée au port de l'instance.
• Le nom d'utilisateur est le suivant : Administrator

Pour le moment, quelques manipulations sont requises.

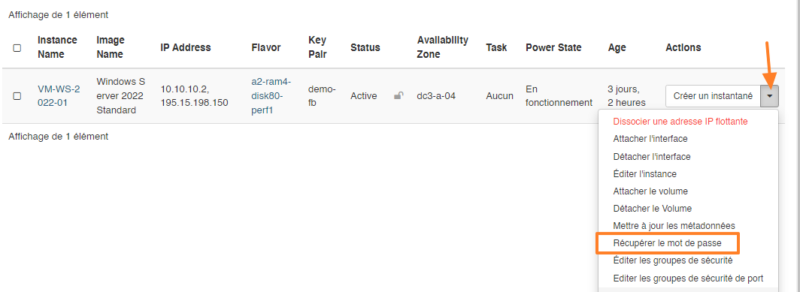

À partir de la liste des instances, cliquez sur la flèche au bout de la ligne de l'instance Windows Server, puis cliquez sur "Récupérer le mot de passe". D'ailleurs, ce menu donne accès à de nombreuses actions : prendre un instantané (snapshot), arrêter l'instance, redémarrer l'instance, etc.... Pour faire des économies, vous pouvez arrêter l'instance quand vous ne l'utilisez pas (chaque heure étant facturée).

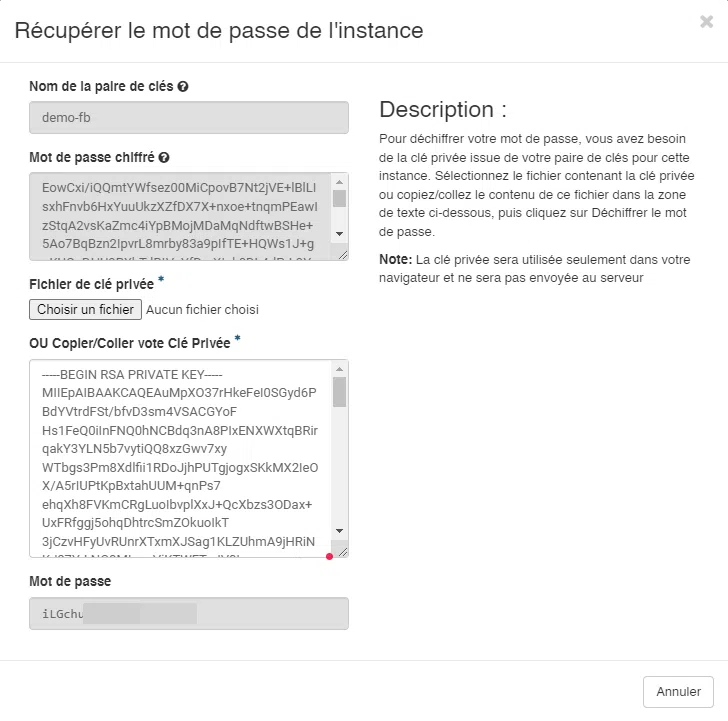

Une fenêtre s'ouvre. Vous devez coller votre clé privée (vous savez, celle générée précédemment) ou charger le fichier de clé privée. Puis cliquez sur "Déchiffrer le mot de passe". Et là, le précieux sésame s'affiche au sein du champ "Mot de passe". Vous n'avez plus qu'à le copier. Vous l'aurez compris : pas de clé privé, pas de mot de passe. Pas de bras, pas de chocolat, finalement.

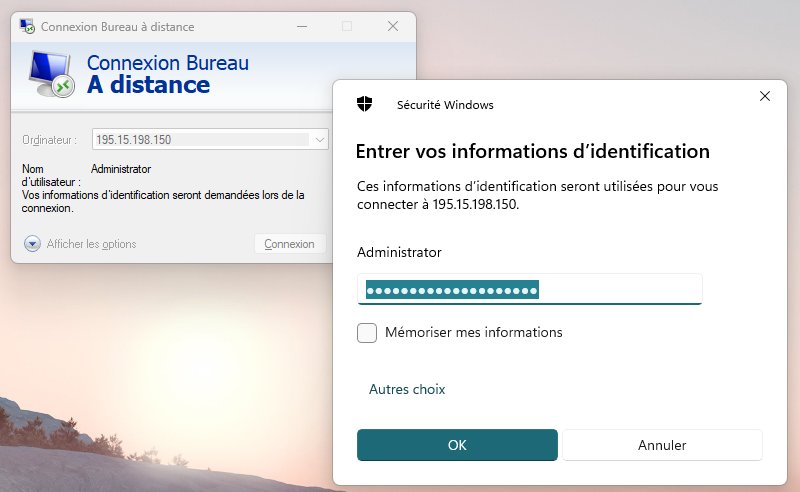

Vous n'avez plus qu'à ouvrir le client RDP sur votre PC ! Indiquez l'adresse IP publique, puis le nom d'utilisateur et le mot de passe afin de vous connecter.

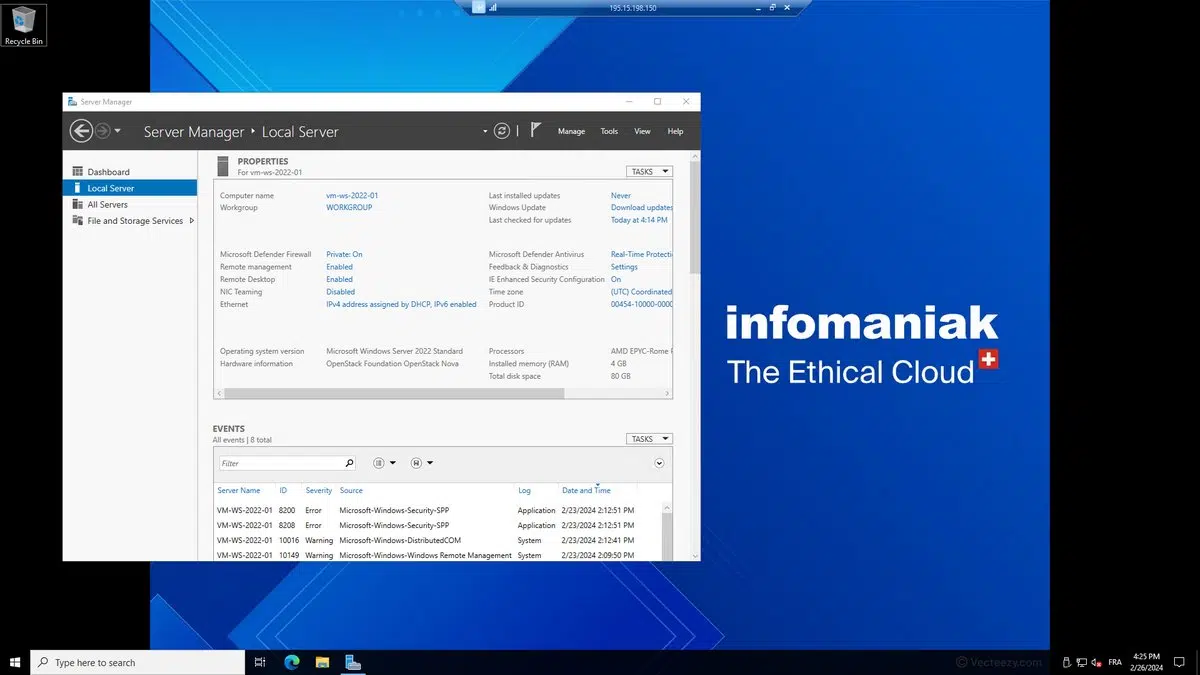

Quelques secondes plus tard, vous êtes connecté à votre instance Windows Server 2022 !

La suite des opérations vous appartient : installation d'applications, de rôles Windows Server, etc... En fonction de vos besoins ou des tests que vous souhaitez effectuer.

V. Conclusion

En suivant ce tutoriel, vous devriez être en mesure de faire vos premiers pas avec l'offre IaaS Public Cloud d'Infomaniak dans le but de déployer une VM sous Windows Server 2022 Standard ! Vous pouvez même déployer une distribution Linux si vous le souhaitez, car finalement, à part pour se connecter à l'instance suite à la création, le processus reste le même !

• Envie de tester le Cloud Public Infomaniak ? Vous pouvez utiliser ce lien.

Souhaitez-vous en savoir plus sur le Cloud Public Infomaniak ? N'hésitez pas à commenter cet article pour évoquer vos idées, poser vos questions, etc.
