Prise en main de Cisco Packet Tracer

I. Installation

Packet Tracer est un logiciel gratuit, il faut toutefois créer un compte sur le site Netacad de Cisco où vous trouverez également les fichiers d'installation de Packet Tracer. Au passage, Netacad propose des cours en accès gratuit sur plusieurs thèmes liées à l'informatique, des réseaux à la sécurité en passant par la programmation, donc pensez à parcourir le catalogue !

Note : je vous déconseille fortement d'essayer d'obtenir Packet Tracer par un autre biais. Non seulement vous risquez de ne pas bénéficier de la dernière version, mais vous pouvez aussi tomber sur un installateur « vérolé » ! De plus, le compte est obligatoire pour utiliser Packet Tracer par la suite...

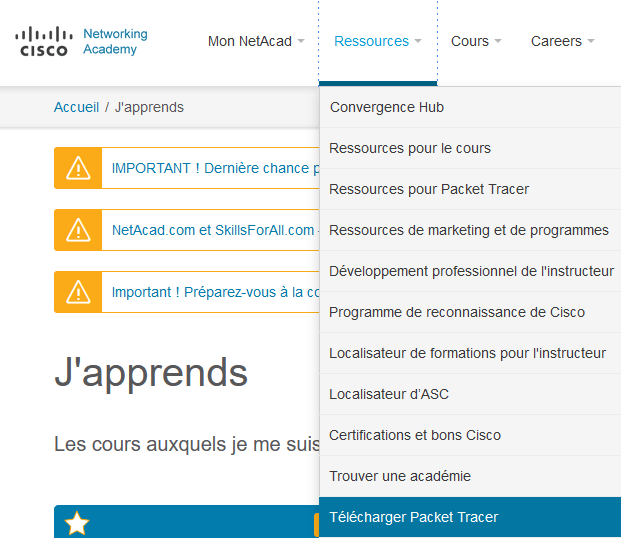

Rendez-vous donc sur Netacad, une fois votre compte crée, vous arriverez sur votre tableau de bord intitulé « J'apprends ». Il sera vide étant donné que vous n'êtes inscrits à aucun cours, mais cela ne nous gêne en rien. Dans le menu en haut, vous trouverez une section « Ressources », en survolant, vous verrez une page « Télécharger Packet Tracer », c'est là qu'il faut cliquer !

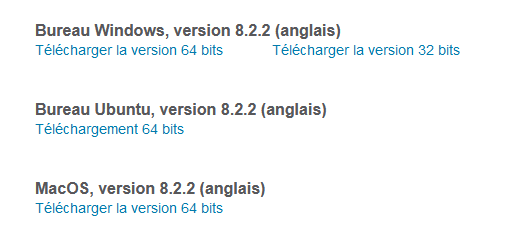

Tout en bas de cette page, vous trouverez les liens de téléchargement pour les différentes versions de Packet Tracer :

Téléchargez la version qui correspond à votre système (NB : si vous êtes sur Windows, à 98% il vous faut la version 64 bits). Une fois le fichier téléchargé, lancez l'installation.

Note : comme vous le constatez dans la capture ci-dessus, ce logiciel est en anglais ! Il existe bien des packs pour le traduire, mais je vous le déconseille fortement, la traduction étant TRÈS hasardeuse...

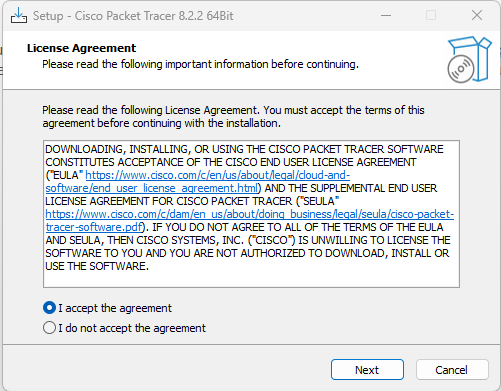

Lorsque vous lancez l'installation, la première fenêtre vous demande d'accepter la licence, bien entendu, il faut cocher « I accept the agreement».

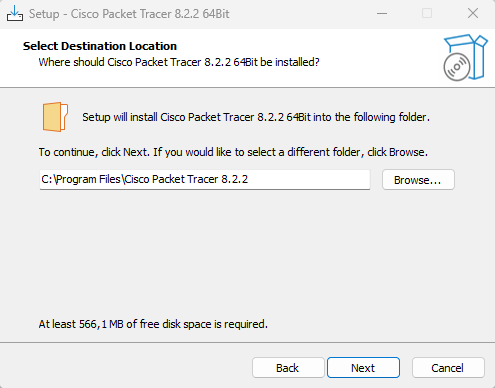

Après avoir cliqué sur "Next", L'installateur vous demande où enregistrer ce programme. Sauf si vous savez ce que vous faites et pourquoi, laissez en l'état et cliquez sur "Next".

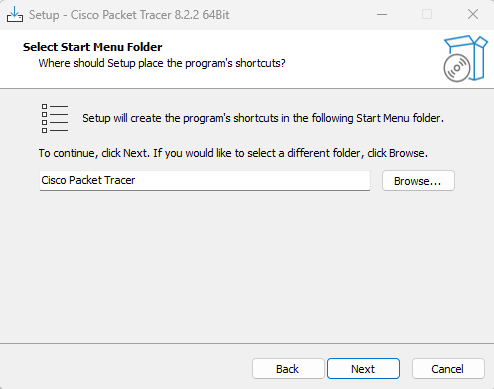

La prochaine étape consiste à donner un nom au raccourci du menu démarrer, là encore autant laisser ce qu'il nous propose.

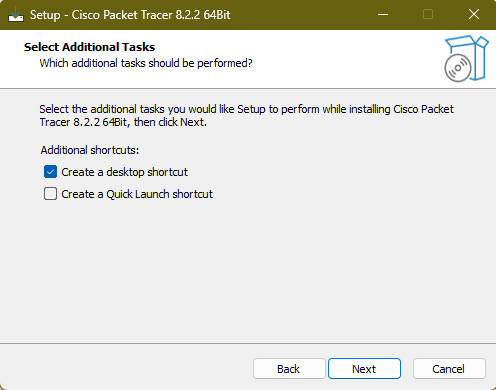

Ensuite, il vous est demandé si vous voulez créer un raccourci sur le bureau et /ou une icône de lancement rapide. Là pour le coup, c'est vous qui décidez !

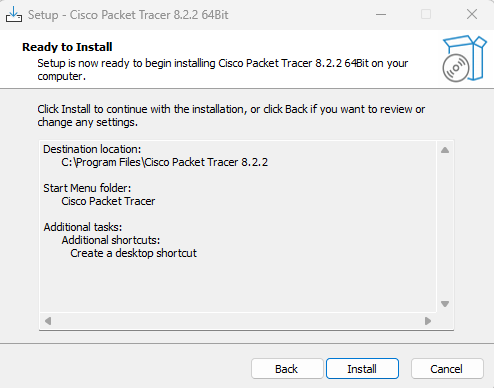

Terminé les questions, viens le moment de l'installation, cliquez sur "Install".

À la fin de l'installation, la case "Launch Packet Tracer" est cochée par défaut, laissez donc comme cela, ça va vous permettre de passer immédiatement à la suite !

II. Première utilisation de Packet Tracer

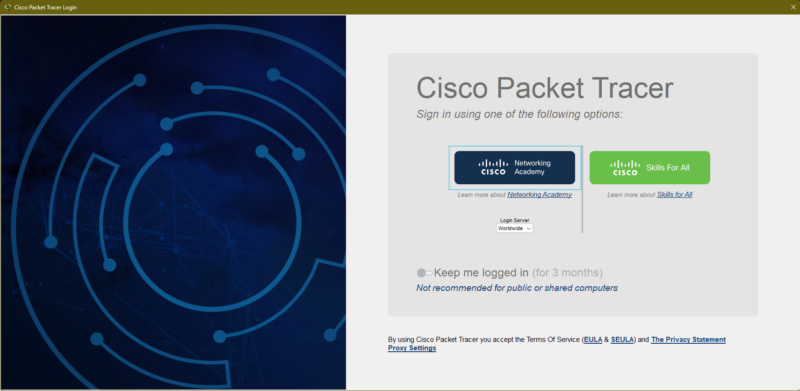

Lorsque vous ouvrez Packet Tracer pour la première fois, il vous demande de vous identifier.

Sur cette image, pensez à activer "Keep me logged in" pour éviter d'avoir à vous identifier à chaque fois, puis cliquez sur le bouton bleu de "Networking Academy".

Note : Skills For All était une autre plateforme, au moment où j'écris ces lignes (août 2024), elle est sur le point de fusionner avec sa consœur, il y a donc des chances pour que vous n'ayez plus ce choix à la lecture de ce cours.

Maintenant, ça y est, vous êtes sur l'interface de Packet Tracer, où nous passerons du temps à manipuler. Une petite présentation s'impose !

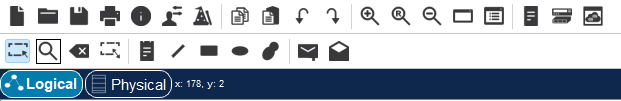

Tout d'abord, les commandes en haut à gauche :

Comme dans n'importe quel logiciel, c'est ici que tout se commande. Je vais vous présenter les boutons à connaître. S'il y en a que je ne présente pas, c'est qu'ils ne vous seront pas très utiles pour l'instant.

Ça, vous connaissez, ce sont les commandes classiques : nouveau, ouvrir, sauvegarder (très important celui-ci !) et imprimer.

Là aussi rien de surprenant : copier, coller, annuler, refaire

Là ça devient plus spécifique... Les trois premiers concernent comme vous vous en doutez le zoom, "+" pour augmenter, "-" pour diminuer et "R" pour réinitialiser. Ensuite, le bouton qui ressemble à une fenêtre permet de voir l'ensemble du plan de travail (pratique si vous avez de grandes infrastructures réseaux), celui juste à côté permet de lister tous les périphériques présents. Enfin, le dernier en noir permet de lister toutes les commandes que vous avez tapées durant l'exercice en cours.

Passons à la ligne du dessous :

Dans l'ordre :

• Bouton sélectionner : permet de sélectionner un ou plusieurs objets (en maintenant le clic et en glissant)
• Inspect (loupe) : permet d'inspecter certaines tables d'un périphérique (ARP, MAC, etc.)
• Supprimer : comme son nom l'indique...
• Redimensionner : uniquement pour les formes géométriques (les icônes de périphériques sont à taille fixe)
• Texte : permet d'insérer un bloc de texte, pratique quand on veut ajouter des notes
• Ligne, rectangle, ovale et forme libre : permet de dessiner des formes. On l'utilise généralement pour visualiser des portions réseau de manière plus distinctes.

Attention, chose importante, quand vous sélectionnez un mode, celui-ci le reste jusqu'à ce que vous en changiez. Ce qui veut dire que si vous prenez « Supprimer », le curseur restera en mode suppression jusqu'à ce que vous vous remettiez en mode sélection. Cela peut parfois créer des désagréments ! Donc, pensez bien à rester sur le mode sélection.

Et, enfin, les deux derniers boutons en bleu :

Ces deux-là permettent de basculer entre le mode logique (par défaut) et physique. Le mode logique représente un réseau comme sur un schéma du même nom, il n'y a pas de notion de salle, de bureau, d'étage ou de ville. En mode physique, on essaye de se rapprocher au maximum de la réalité en plaçant les appareils dans des bureaux, dans plusieurs villes et même en plaçant les serveurs dans des baies informatiques ! Nous aurons l'occasion de le tester par la suite.

Maintenant, regardons le cartouche en bas à gauche de plus près :

C'est ici que se trouve la « réserve » d'appareils. Il y en a beaucoup et nous n'utiliserons pas tout. En effet, Packet Tracer permet également de s’entraîner sur certains protocoles liés à l'IoT (Internet des objets) et on peut donc trouver des contrôleurs, LEDs, et même machine à café connectée !

Nous nous en tiendrons aux appareils réseaux et périphériques finaux. Ce cartouche permet de naviguer entre les différents appareils. La ligne du haut représente la famille d'appareils, dans l'ordre : périphériques intermédiaires, périphériques finaux, composants, câbles, divers (le dossier) et multi-user. La ligne du bas est le détail des appareils. Par exemple, dans l'image ci-dessus, j'ai d'abord cliqué sur périphériques intermédiaires et j'ai ma ligne du dessous qui me présente les types d'appareils suivants : routeurs, switchs, hubs (oui oui, les vieux!), appareils wifis, pare-feux et WAN.

Maintenant, si je clique sur la deuxième icône sur la ligne du haut, voici ce que j'ai :

Dans l'ordre : périphériques intermédiaires, maison connectée, ville connectée, industrie et électricité. Nous n'utiliserons que le premier dans le cadre de ce cours.

Lorsque vous choisissez la catégorie et le type de périphériques, vous avez sûrement constaté que quelque chose changeait un peu plus à droite, par exemple, pour les routeurs :

Ou encore les câbles :

C'est ici que l'on choisit le modèle. Pour chaque TP, je préciserais le modèle à choisir pour que vous fassiez les exercices dans les mêmes conditions que les miennes.

Bien, passons à droite maintenant :

Ces deux boutons sont très importants, surtout quand on apprend le réseau. Ils permettent de faire quelque chose d'impossible en vrai : arrêter le temps (et le contrôler !). En passant en mode simulation, le temps s'arrête et vous serez capable de suivre tous les flux réseaux qui seront présentés sous forme d'enveloppe. En cliquant sur ces dernières, vous pourrez inspecter le contenu du flux, en parcourant les différentes couches du modèle OSI !

Mais... Et si on essayait ?

III. Mon premier réseau avec Packet Tracer

Nous allons mettre en place un petit réseau très simple, juste pour vous familiariser avec le logiciel. Si vous ne comprenez pas tout au fonctionnement, ce n'est pas grave, cela va venir, mais ce petit exercice va vous permettre de manipuler un peu plus le logiciel et voir ce dont il est capable.

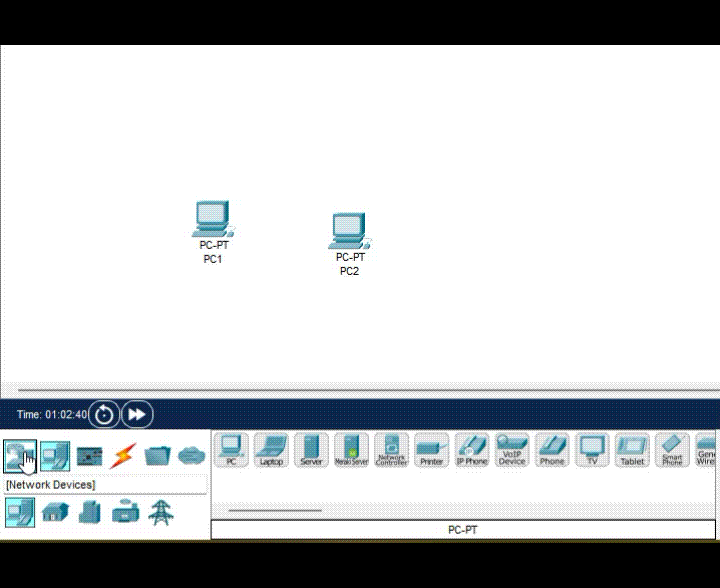

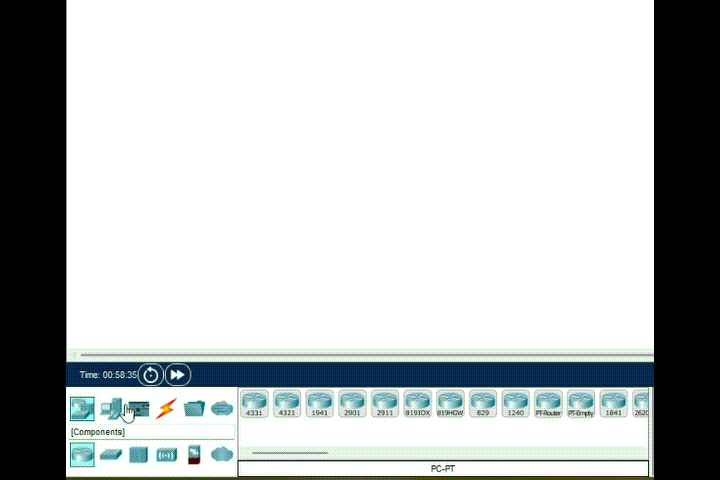

En premier lieu, cliquez dans le cartouche en bas à gauche sur les périphériques finaux, puis glissez et déposez deux ordinateurs, comme ceci :

Ensuite, nous allons glisser un switch au milieu :

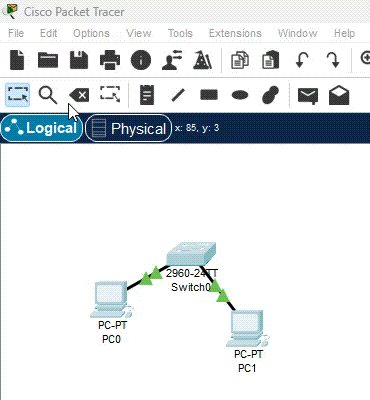

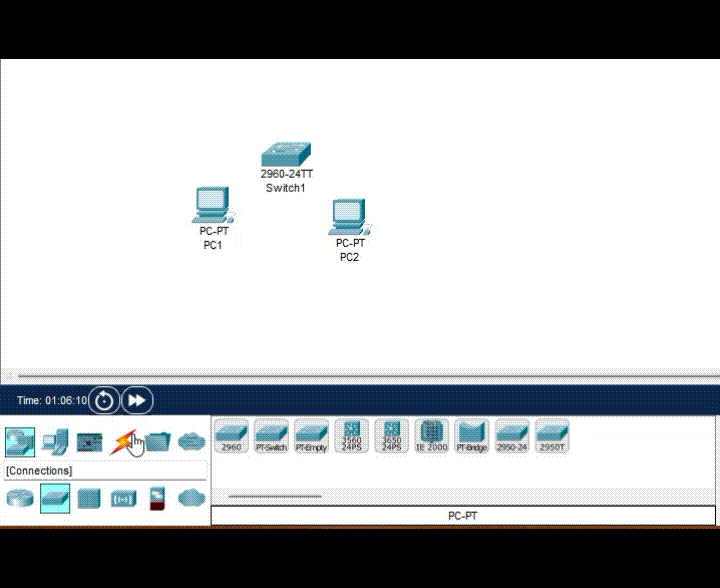

Bien, maintenant, il faut les relier. Je reviendrai sur le type de câble plus tard, pour l'instant, nous allons utiliser la fonction de câblage automatique. Quand vous sélectionnez la famille câble, cliquez ensuite sur l'éclair, puis cliquez sur le premier PC, puis sur le switch, comme ceci :

Faites de même pour le deuxième PC. Tant que nous sommes ici, nous allons voir à quoi ressemble une table CAM.

Précédemment, je vous ai parlé de cette table où le switch faisait le lien entre adresse MAC et interface. On peut la voir en cliquant sur le bouton Inspecter (la loupe en haut à gauche), puis sur le switch et enfin MAC Table :

Celle-ci s'ouvre dans une petite fenêtre, et vous constaterez qu'elle est vide ! C'est normal, nos deux PC ne se sont encore rien dit pour l'instant. Laissez la fenêtre de la table MAC ouverte quelque part (note : vous pouvez la "docker" au-dessus des cartouches d'appareils avec un glisser-déposer).

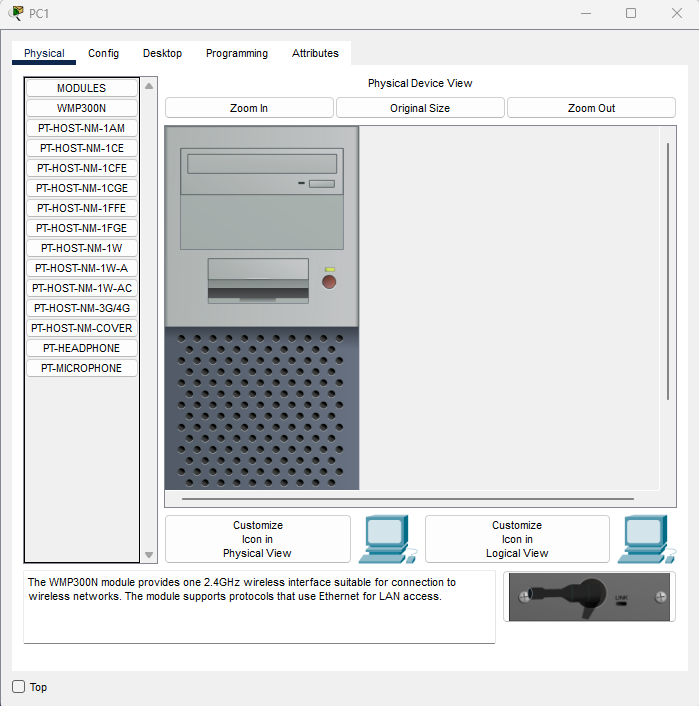

Nous allons donc faire en sorte qu'ils se parlent : cliquez sur le premier PC, vous allez avoir une fenêtre comme celle-ci :

Cela représente la face avant de l'unité centrale. La liste à gauche sont les composants qu'on peut rajouter à l'ordinateur pour lui ajouter des fonctionnalités, comme par exemple le WiFi. Pour l'instant, rien à faire ici, mais nous allons aller sur le bureau, cliquez sur "Desktop".

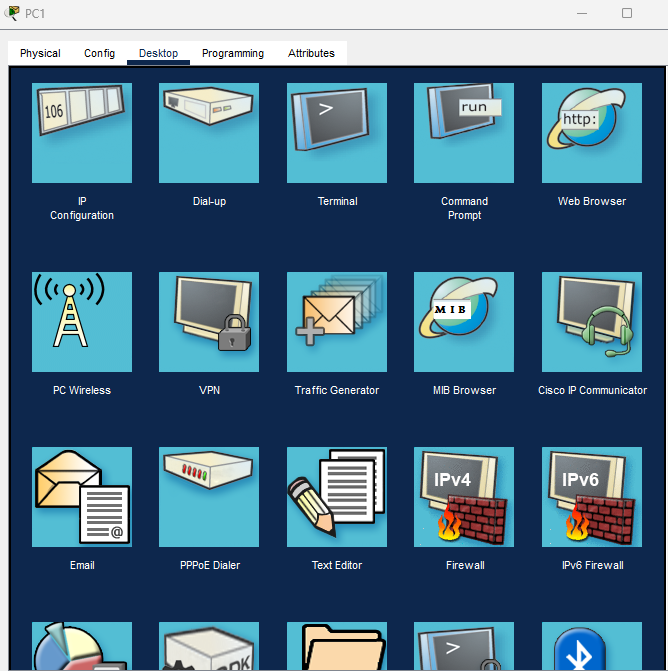

Ici, chaque bouton est une application, nous ne nous servirons pas de tout, mais il y a de quoi satisfaire tous les usages ! Cliquez sur le premier "IP Configuration".

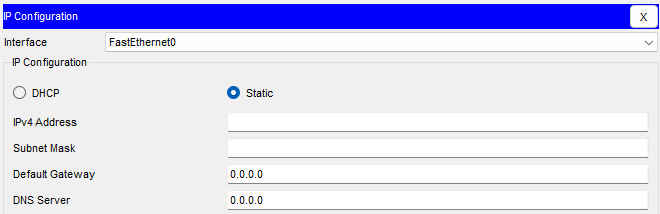

C'est ici que l'on renseigne les paramètres IP du PC. Pour cet exercice, vous allez remplir les champs comme ceci :

• IPv4 Address : 192.168.1.1
• Subnet Mask : 255.255.255.0

Ne changez rien dans les autres champs et fermez cette fenêtre.

Ah, mais que vois-je ? La table CAM a bougé !

Mon PC ayant obtenu une IP, il a dû faire un trafic sortant. Ce faisant, le switch l'a réceptionné et retranscrit son adresse MAC et le port auquel il était connecté. Il sait désormais où est ce PC.

Configurez l'adresse IP du deuxième PC, mais cette fois-ci en mettant 192.168.1.2 comme IP. Même masque de sous-réseau en revanche ! Au passage, vous constaterez que la table CAM s'est de nouveau remplie...

Si vous le souhaitez, vous pouvez aussi afficher la table CAM directement via la ligne de commande ! Pour cela, cliquez sur le commutateur puis sur l'onglet CLI. C'est ici que vous pouvez taper les commandes, comme si vous étiez sur un vrai switch. Attention, sur un vrai switch, il n'y a pas d'écran, mais nous verrons cela au prochain cours.

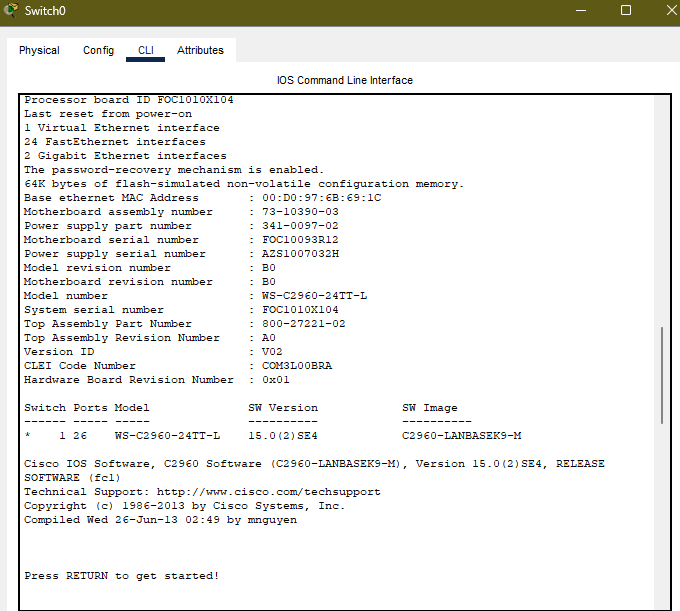

Pour l’instant, si vous avez cliqué sur CLI, vous êtes face à l'invite de commande :

Pas très engageant, j'en conviens... Mais faisons ce qu'il nous demande, à savoir Press RETURN to get started ! ce qui veut dire d'appuyer sur la touche Entrée.

Pour nous faire comprendre qu'il sait que nous sommes là et qu'il attend nos instructions, le switch nous montre son invite de commande :

Switch>

IOS est un système d'exploitation orienté réseau et hiérarchique. Je détaillerai tout cela dans le prochain module de ce cours, car il est important de bien comprendre. Je vais donc vous faire afficher la table CAM simplement, sans rentrer dans les détails. En premier lieu, il faut aller au niveau nous permettant de le faire en tapant la commande "enable" puis appuyer sur Entrée :

Switch>enable

Le symbole ">" s'est transformé en "#", ce qui veut dire que nous sommes dans le mode d'exécution privilégié. Ensuite, nous allons lui demander de nous montrer la table MAC dynamique, si vous traduisez la phrase précédente en anglais, vous avez presque la commande :

Switch#show mac-address-table dynamic

Après avoir appuyé sur Entrée, il nous la renvoie :

          Mac Address Table
-------------------------------------------

Vlan    Mac Address       Type        Ports
----    -----------       --------    -----

   1    000c.cfa8.e0b2    DYNAMIC      Fa0/1
   1    0060.5c16.e001    DYNAMIC      Fa0/3

Vous aurez l'occasion de manipuler IOS dans les prochains modules de ce cours, en attendant, poursuivons la démonstration. Cliquez de nouveau sur le premier PC, mais cette fois-ci sur le bureau, cliquez sur "Command Prompt". Ceci ouvre une invite de commande, comme sur un Windows (les commandes sont identiques d'ailleurs). Testons si notre réseau fonctionne !

Tapez la commande suivante :

ping 192.168.1.2

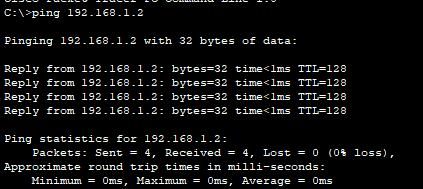

Si tout se passe bien, voici ce que vous devez obtenir :

Bravo ! vous venez de créer votre premier réseau ! Félicitations, vos deux PC sont capables de communiquer à travers le switch !

IV. Le mode simulation

Je terminerai ce chapitre avec un petit essai du mode simulation. Maintenant que vous avez votre premier petit réseau, nous allons faire une démonstration de ce qui est possible avec ce mode. Comme je le dis souvent, il ne faut jamais hésiter à s'en servir, car cela permet des fois (et bien souvent) de comprendre où se situe une erreur lorsque cela ne fonctionne pas.

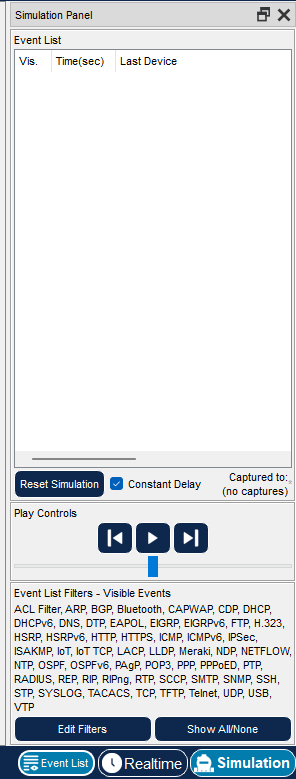

Cliquez sur « Simulation » en bas à droite, un nouveau menu va apparaître :

C'est le panneau de contrôle de la simulation, c'est ici que vous contrôlez le temps ! En haut, viendra la liste des flux réseau, au milieu les boutons de contrôle (en arrière, lecture et en avant) et enfin en dessous les protocoles observés. Vous constatez qu'il y en a beaucoup... Mon conseil, ne sélectionnez que ceux qui vous intéressent au risque de voir votre simulation inondée par des flux réseau.

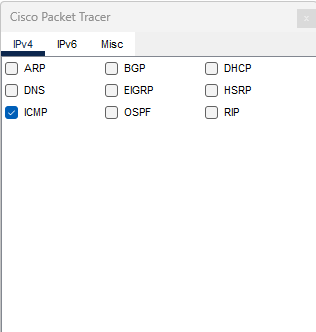

Pour cette découverte, nous allons refaire notre ping mais en observant ce qu'il se passe. Commencez par cliquer sur le bouton "Show All/None" pour effacer tous les filtres en place. Cliquez ensuite sur "Edit Filters" pour afficher la liste des filtres disponibles, et cochez la case "ICMP" :

Fermez cette fenêtre (ne cliquez PAS sur "Edit ACL Filters"). Maintenant, cliquez de nouveau sur le premier PC et refaite le ping (astuce, pour rappeler votre dernière commande, il suffit de faire flèche vers le haut). Dès que vous allez appuyer sur Entrée, une petite enveloppe va apparaître à côté du PC :

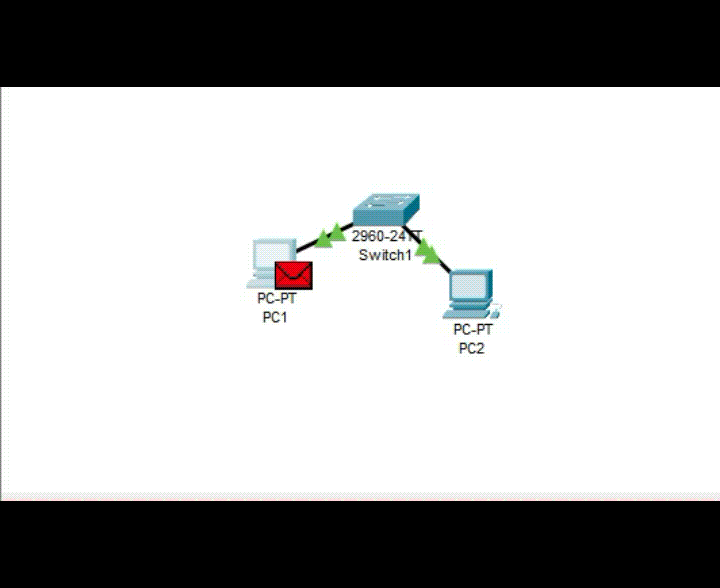

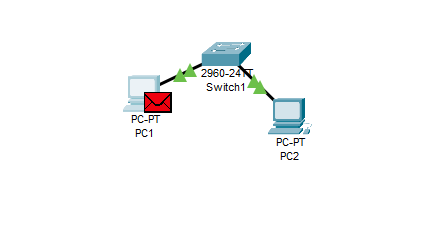

Cette petite enveloppe, c'est votre ping ! Au passage, chez moi, elle est rouge, mais cela n'a aucune signification. Chez vous, elle peut être d'une autre couleur. Maintenant, si vous cliquez sur le bouton « en avant » (à droite du bouton lecture), votre enveloppe va se déplacer sur le switch :

Votre ping a fait son premier pas ! Émouvant non ? Cliquez de nouveau sur le bouton d'avancement pour le faire arriver sur le deuxième PC, puis cliquez sur l'enveloppe :

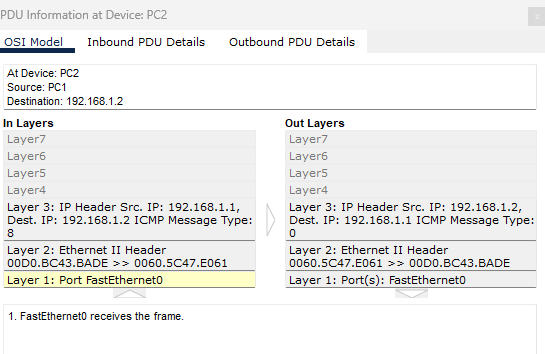

Ici, vous avez le détail du flux réseau selon le modèle OSI (on voit bien les 7 couches. Au fait, vous vous en souvenez ?). En couche physique, nous avons la carte réseau du PC, en couche 2 Ethernet et en couche 3 IP et ICMP. Rien au-dessus, ce qui est normal, car un ping est en couche 3 comme nous l’avons dit.

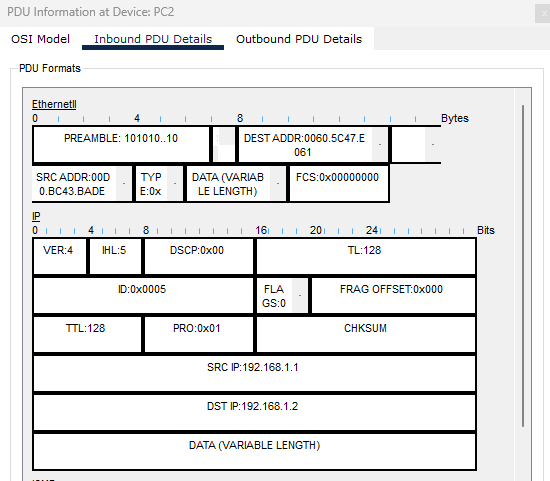

En cliquant sur "Indbound PDU Details", on peut même observer les champs des différents entêtes, et vous en reconnaîtrez sûrement quelques-uns :

Dans "Ethernet" par exemple, on voit bien le préambule, le champ "TYPE (EtherType)" et le FCS ainsi que bien sûr les adresses MAC. L'entête IP est ici représentée dans son ensemble. Tous les champs ne vous parlerons pas, mais ceux cités précédemment dans ce cours sont bien présents (Version, TTL, etc.).

Vous pouvez continuer en mode simulation et suivre les quatre pings, ou revenir en mode "temps réel" pour qu'ils se terminent.

V. Ajouter un routeur dans Packet Tracer

Sans entrer dans les détails, ni expliquer forcément ce qu'il se passe, nous allons ajouter un routeur à la topologie. L'objectif est de manipuler un maximum le logiciel pour la suite en apprenant ses possibilités et menus, et je vais vous en montrer un autre : le menu « Config ».

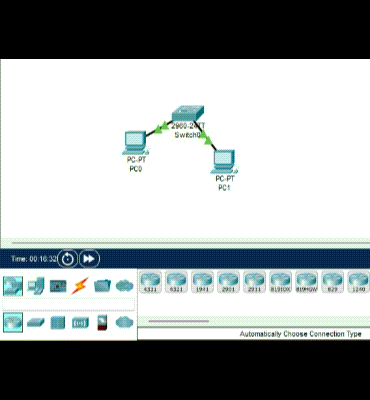

Mais, n'allons pas trop vite en besogne... Ajoutons déjà un routeur modèle 1941 :

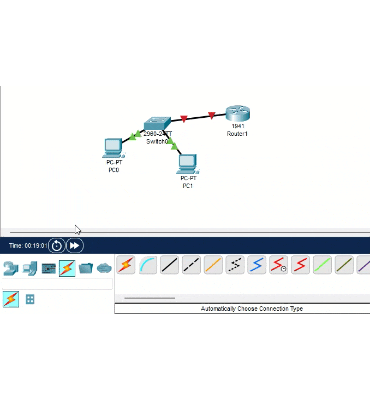

Reliez le switch au routeur, de la même manière que vous avez relié les PC au switch tout à l'heure. Ajoutez également un serveur après le routeur :

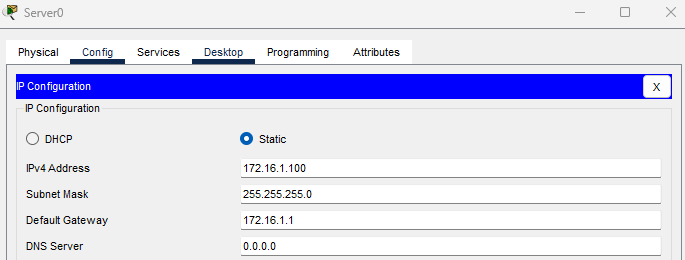

Ça commence à ressembler à un vrai réseau ! Cliquez sur le serveur, et configurez son IP comme suit :

• IP : 172.16.1.100
• Masque : 255.255.255.0
• Gateway : 172.16.1.1

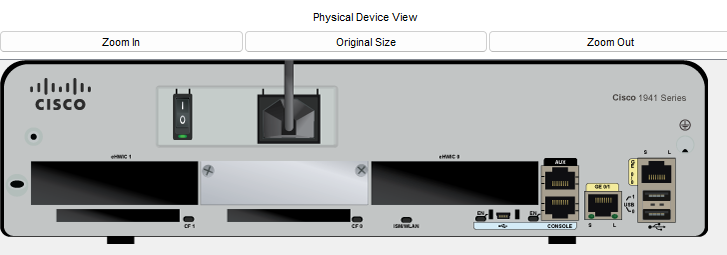

Maintenant, cliquez sur le routeur, vous voyez l'arrière de celui-ci, avec ses différentes interfaces :

Je ne vais pas rentrer dans les détails tout de suite, vous en aurez bien assez au prochain cours ! Pour l'instant, il s'agit de donner une adresse IP à chacune de ses deux interfaces GigabitEthernet (en jaune ci-dessus). Avant cela, il faut savoir de quel côté est connecté laquelle...

Des étiquettes sont disponibles sur l'espace de travail, si vous survolez un des triangles de couleur proche d'une interface (sans cliquer), le nom de l'interface apparaît, mais ce n'est pas très pratique. Au lieu de cela, nous allons faire en sorte que le nom des interfaces reste apparent. Vous verrez par la suite que ça peut être très utile !

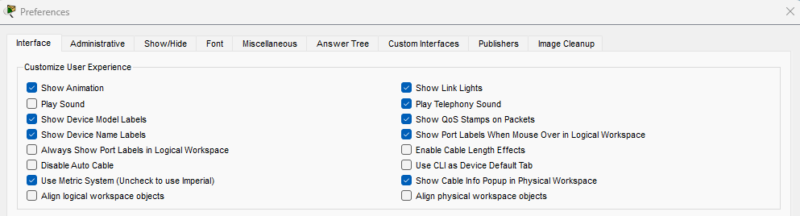

Pour cela, cliquez sur "Options" dans le menu du logiciel (tout en haut), puis sur "Preferences". Vous pouvez aussi utiliser le raccourci Ctrl+R. Les deux méthodes vous amèneront à cette fenêtre (je l'ai tronquée volontairement ici) :

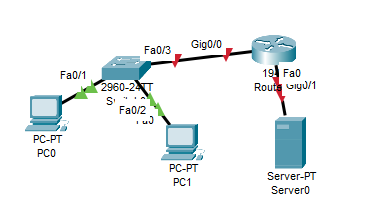

Cochez la case à gauche "Always Show Port Labels in Logical Workspace". Cela fera apparaître instantanément les noms des interfaces à proximité de celles-ci. Vous pouvez fermer la fenêtre des options et admirer le résultat :

Bon, oui là, comme ça, ça fait un peu « bazar » mais rien ne vous empêche d'éloigner les appareils les uns des autres pour y voir plus clair. Essayez de repérer le nom de l'interface du routeur qui est du côté des PC et du switch et celle qui est du côté du serveur, c'est important.

Pour moi, il s'agit de l'interface "Gig0/0" du côté PC et de la "Gig0/1" côté serveur. Maintenant que c'est repéré, il est temps de donner une adresse au routeur.

Pour cela, cliquez sur votre routeur puis sur l'onglet "Config". Vous repérerez un menu sur la gauche où il est indiqué "INTERFACES" et nos deux interfaces listées. Elles sont présentées ici sous leur nom complet, soit "GigabitEthernet0/0" au lieu de "Gig0/0", mais c'est la même chose.

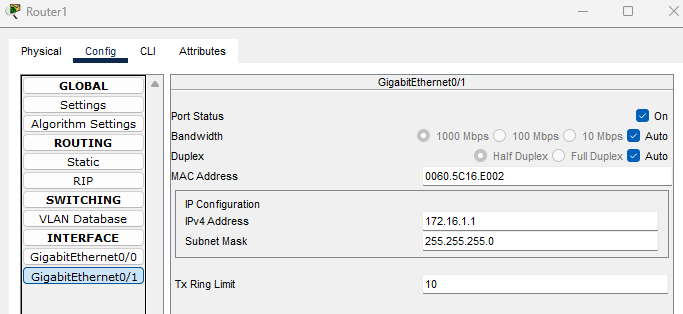

Cliquez sur celle côté serveur, pour ma part "GigabiEthernet0/1", et remplissez le petit encart IP Configuration avec les éléments suivants :

• IPv4 Address : 172.16.1.1
• Subnet Mask : 255.255.255.0

Cochez la case en haut Port Status "On", c'est très important !

Et, si vous avez bien observé, vous avez remarqué une petite fenêtre en dessous où il y avait... la ligne de commande IOS ! En effet, ce menu "Config" est une sorte d'interface graphique qui tape les commandes en fonction de ce que vous écrivez ou cochez. Ici, il a tapé la commande permettant d'ajouter l'adresse IP et d'allumer l'interface :

Router>enable
Router#
Router#configure terminal
Enter configuration commands, one per line.  End with CNTL/Z.
Router(config)#interface GigabitEthernet0/0
Router(config-if)#
Router(config-if)#
Router(config-if)#exit
Router(config)#interface GigabitEthernet0/1
Router(config-if)#ip address 172.16.1.1 255.255.0.0
Router(config-if)#ip address 172.16.1.1 255.255.255.0
Router(config-if)#no shutdown

Inutile de retenir les commandes à ce stade, mais sachez que cet onglet "Config" peut être très utile pour aider à apprendre ou à retrouver une commande lorsqu'on ne s'en rappelle plus. Attention toutefois à ne pas tomber dans le piège de la facilité, car ce manu n'existe absolument pas sur du matériel réel !

Bien, occupons-nous de la deuxième interface, celle côté PC (pour ma part "GigabitEthernet0/0") et donnons-lui cette IP :

• IPv4 Address : 192.168.1.254
• Subnet Mask : 255.255.255.0

Encore une fois, n'oubliez pas la case Port Status !

Sur votre espace de travail, tout doit être au vert, il reste toutefois une chose à faire au niveau des PC. Dans leur menu IP Configuration à tous les deux, ajoutez l'adresse IP du routeur en Gateway : 192.168.1.254.

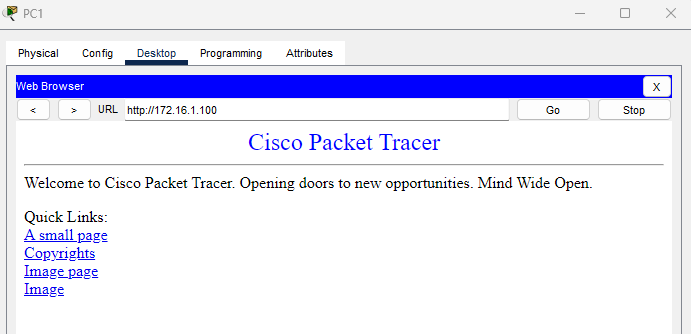

Viens le moment fatidique ! Sur l'un des deux PC, dans le menu "Desktop", ouvrez le navigateur intégré "Web Browser". Dans la barre d'URL, saisissez l'IP du serveur (172.16.1.100) puis appuyez sur Entrée :

Vous voici en train de visiter la page web du serveur ! Votre réseau est parfaitement fonctionnel !

Voici pour ce premier module, vous êtes maintenant équipés pour la suite : la découverte et l'utilisation de Cisco IOS pour configurer le système sur vos premiers switchs et routeurs !
